FCST-TH-SMC08
FCST
FCST-TH-SMC08
50
نظرة عامة على المنتج
غرفة تفتيش الاتصالات FCST-TH-SMC08 عبارة عن غرفة مركبة خفيفة الوزن تحت الأرض. يساعد تصميمها المعياري وهيكلها المعزز وعمر الخدمة الطويل في تقليل تكاليف التركيب وتبسيط توسيع الشبكة وتحسين الموثوقية على المدى الطويل في البيئات القاسية تحت الأرض.
لماذا تختار FCST-TH-SMC08؟
| ميزة | SMC فتحة التفتيش المركبة | فتحة خرسانية |

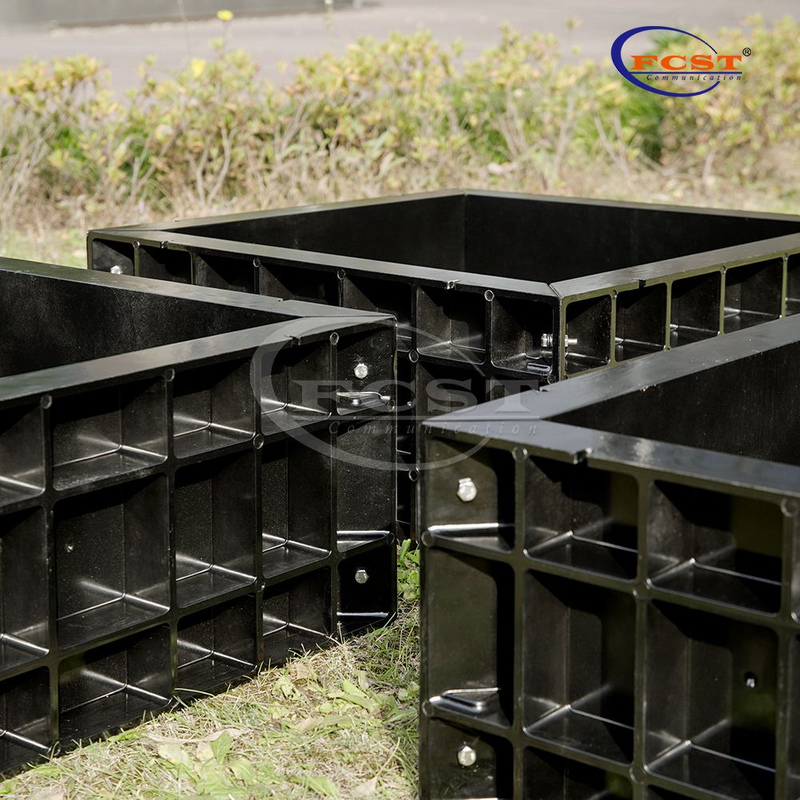

| تعديل العمق | قم بتكديس طبقات متعددة لزيادة العمق (1، 2، 3+ طبقات). مرنة لأعماق الخنادق المختلفة. | عمق ثابت. إذا تغير الموقع، فأنت بحاجة إلى حجم أو قالب مختلف في مكانه. |
| مكافحة التحول | أضلاع مدمجة تحبس التربة المحيطة بعد الردم. يقاوم الحركة من الضغط الأرضي أو حركة المرور. | سطح خارجي أملس. من المرجح أن يتغير أو يميل أو يستقر بمرور الوقت. |
| فتحات دخول الكابلات | حفر ثقوب في الموقع لتناسب أي قناة HDPE، أو قناة السيليكون، أو المنتجات الدقيقة. لا حاجة لطلب الأحجام المخصصة مسبقًا. | يجب أن تكون الثقوب مسبقة الصب في المصنع أو يتم قطعها بأدوات ثقيلة في الموقع. بطيئة وغير مرنة. |
| التآكل والصدأ | مركب SMC لا يصدأ. يقاوم الرطوبة والمواد الكيميائية في التربة والتآكل تحت الأرض. | سوف يصدأ حديد التسليح بالداخل. يمكن أن تتشقق الخرسانة وتتسرب بسبب التآكل. |
| السلامة الكهربائية | عازل كهربائي ممتاز. متوفر بتصنيف مثبطات اللهب V0. آمنة للاتصالات وكابلات الطاقة. | ليس عازلاً، خاصة عندما يكون مبللاً. لا توجد خاصية مثبطات اللهب. |
| جهد التثبيت | خفيف الوزن. لا حاجة للرافعة. أسرع في التثبيت مع عمالة أقل. | ثقيل جدًا. يتطلب رافعة أو معدات ثقيلة. أبطأ وأكثر كثافة في العمل. |
| صيانة طويلة الأمد | صيانة منخفضة للغاية. متينة تحت الأرض لسنوات عديدة. | المشكلات المتكررة: الشقوق، دخول المياه، التحول. ارتفاع تكلفة الإصلاح مع مرور الوقت. |
مواصفات المنتج
بناء | وصف |
المعيار التنفيذي | ANSI/SCTE 77 2017 |
مادة | SMC/BMC |
درجة تحميل غطاء فتحة الفتحة | المستوى 15/الطبقة 22 |
طول | 431.80 ملم (17 بوصة). |
عرض | 762.00 ملم 丨30 بوصة |
عمق | 609.60 ملم 丨24 بوصة |
وزن | SMC: 58 كجم | بي إم سي: 77 كجم |
درجة مثبطات اللهب | V0 |
شعار المتطلبات البيئية | تلبية ROHS المتاحة |
درجة حرارة العمل | -40 درجة مئوية ~ +65 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية |
خدمة الحياة | 30 سنة |
التطبيقات النموذجية
تم تصميم FCST-TH-SMC08 للنشر تحت الأرض على المدى الطويل، وهو يوفر حلاً موثوقًا وخفيف الوزن وفعال من حيث التكلفة لشبكات الاتصالات والمرافق الحديثة.

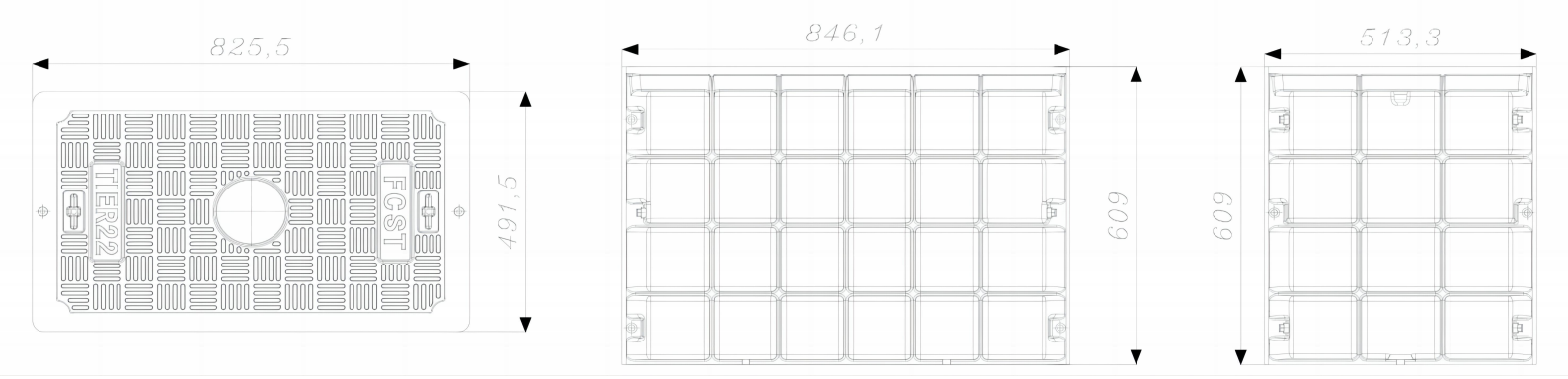

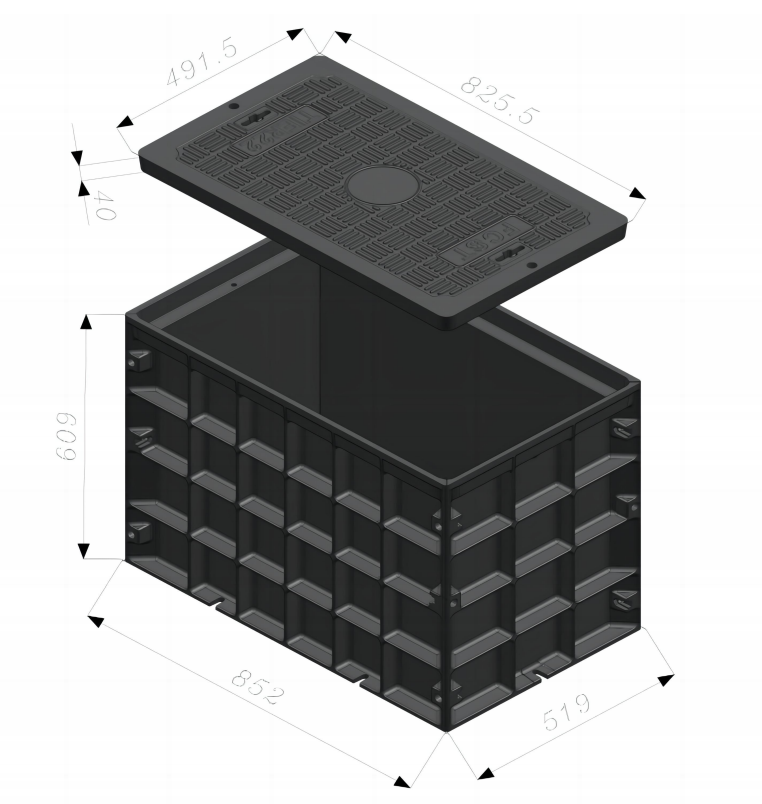

بنية المنتج
| الحجم الخارجي (الطول * العرض * العمق) | الأبعاد الداخلية (الطول*العرض*العمق) | درجة تحميل غطاء فتحة الفتحة |
519*852*609.6 ملم | 431.8*762*609.6 ملم | المستوى 15/الطبقة 22 |

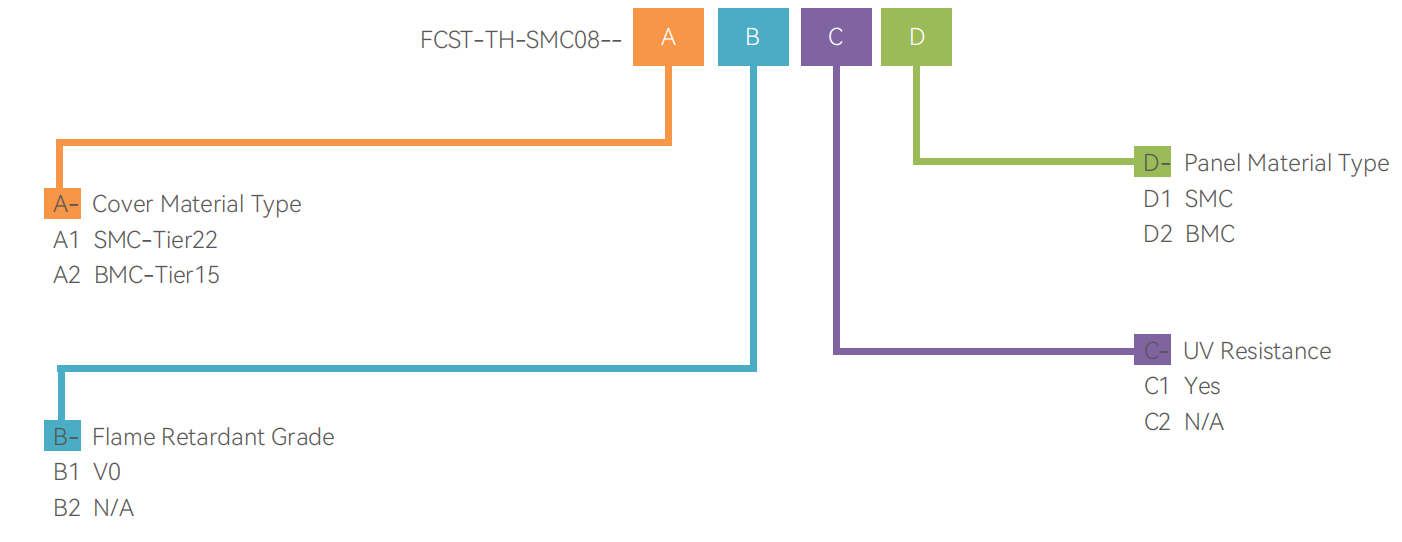

طلب المعلومات
*ملاحظة: يتم تحديد النموذج المحدد بناءً على التكوينات الاختيارية. على سبيل المثال: FCST-TH-SMC08--A1-B1-C1-D1.

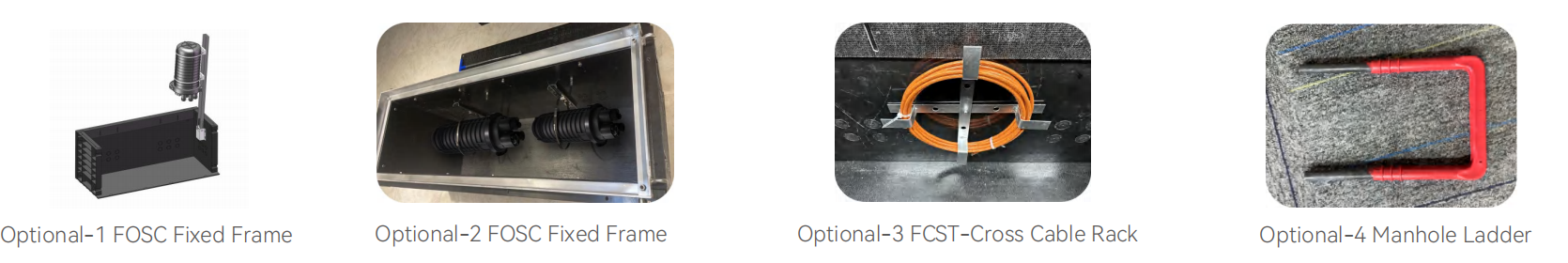

الملحقات اختيارية
التعليمات
1. ما هي أجزاء غرفة الوصول المركبة للاتصالات التي يمكن تخصيصها بالألوان؟
الأجزاء القابلة للتخصيص: جميع أجزاء SMC/BMC.
اللون القابل للتخصيص: وفقًا لمتطلبات العملاء.
2.متى يجب علي استخدام فتحة التفتيش بدلاً من صندوق التوصيل؟
يعتمد الاختيار على حجم الكابل وعمق التثبيت ومتطلبات الصيانة.
استخدم صندوق التوصيل عندما:
التثبيت ضحل نسبيا.
إنه بمثابة نقطة سحب للكابل أو موقع لصق صغير.
يمكن إجراء جميع أعمال الصيانة من مستوى الأرض.
استخدم فتحة التفتيش عندما:
يتم تركيب كابلات جذعية كبيرة تحت الأرض.
تتطلب الشبكة عمليات تفتيش أو صيانة متكررة.
يحتاج الفنيون إلى الوصول الفعلي إلى العلبة.
نصيحة هندسية:
تتطلب العديد من معايير المرافق وجود غرف تفتيش عند تقاطعات الكابلات الرئيسية، أو تغييرات الاتجاه، أو تمديدات القنوات الطويلة لتقليل شد سحب الكابلات وتبسيط الصيانة.
3. ما هي تقييمات التحميل التي تلبيها غرف التفتيش المركبة الخاصة بك؟
يتم اختبار منتجاتنا وفقًا للمعيار BS EN 124 والمعايير الدولية ذات الصلة.
تتضمن فئات التحميل المتوفرة ما يلي:
فئة التحميل | سعة التحميل | تطبيق نموذجي |
A15 | 15 كيلو نيوتن (1.5 طن) | الحدائق، مناطق المشاة |
B125 | 125 كيلو نيوتن (12.5 طن) | الأرصفة، مواقف السيارات |
C250 | 250 كيلو نيوتن (25 طن) | الرصيف والصرف الصحي على جانب الطريق |
D400 | 400 كيلو نيوتن (40 طن) | الطرق والطرق السريعة والمناطق الصناعية |
4. كيف يتم تعبئة المنتجات للشحن الدولي؟
نوصي عادةً بتفكيك ألواح كل جزء ووضعها على صواني، والتي يمكن تعبئتها معًا بناءً على مكونات بنفس الحجم، أو وفقًا لمجموعة من فتحات الاتصالات.
