FCST-TH-SMC15
FCST
FCST-TH-SMC15

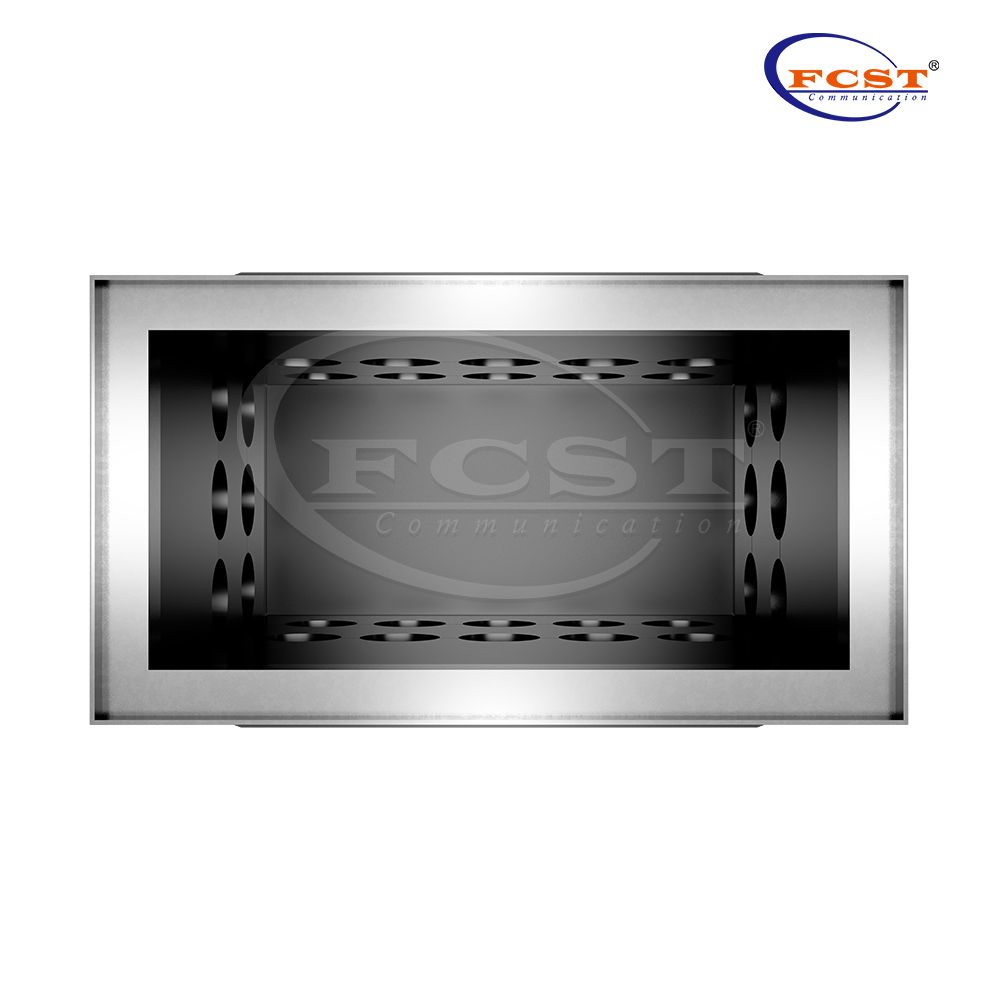

FCST -TH-SMC15 عبارة عن غرفة تفتيش مركبة للاتصالات مصممة لتطبيقات الوصول إلى الكابلات والقنوات تحت الأرض.
مصنوعة من مواد مركبة SMC/BMC ، توفر الغرفة بديلاً خفيف الوزن للغرف التقليدية المبنية من الطوب. يسمح تصميمها المقطعي المعياري للمقاولين بضبط عمق الغرفة في الموقع عن طريق تكديس المقاطع وفقًا لعمق الدفن المطلوب.
تم تصميم الغرفة لتطبيقات التحميل EN124 D400 ويمكن استخدامها في البنية التحتية للاتصالات تحت الأرض والبلديات والطاقة والطرق والمياه والصرف الصحي.
بفضل المكونات خفيفة الوزن، ونقاط دخول مجاري الهواء المُشكلة مسبقًا، وطريقة البناء المعيارية، يساعد FCST-TH-SMC15 على تبسيط عملية التثبيت وتقليل متطلبات العمالة في الموقع.
تم تصميم FCST-TH-SMC15 بدرجة حمل غطاء فتحة التفتيش EN124 D400 ، مما يجعلها مناسبة لتطبيقات البنية التحتية الثقيلة تحت الأرض.

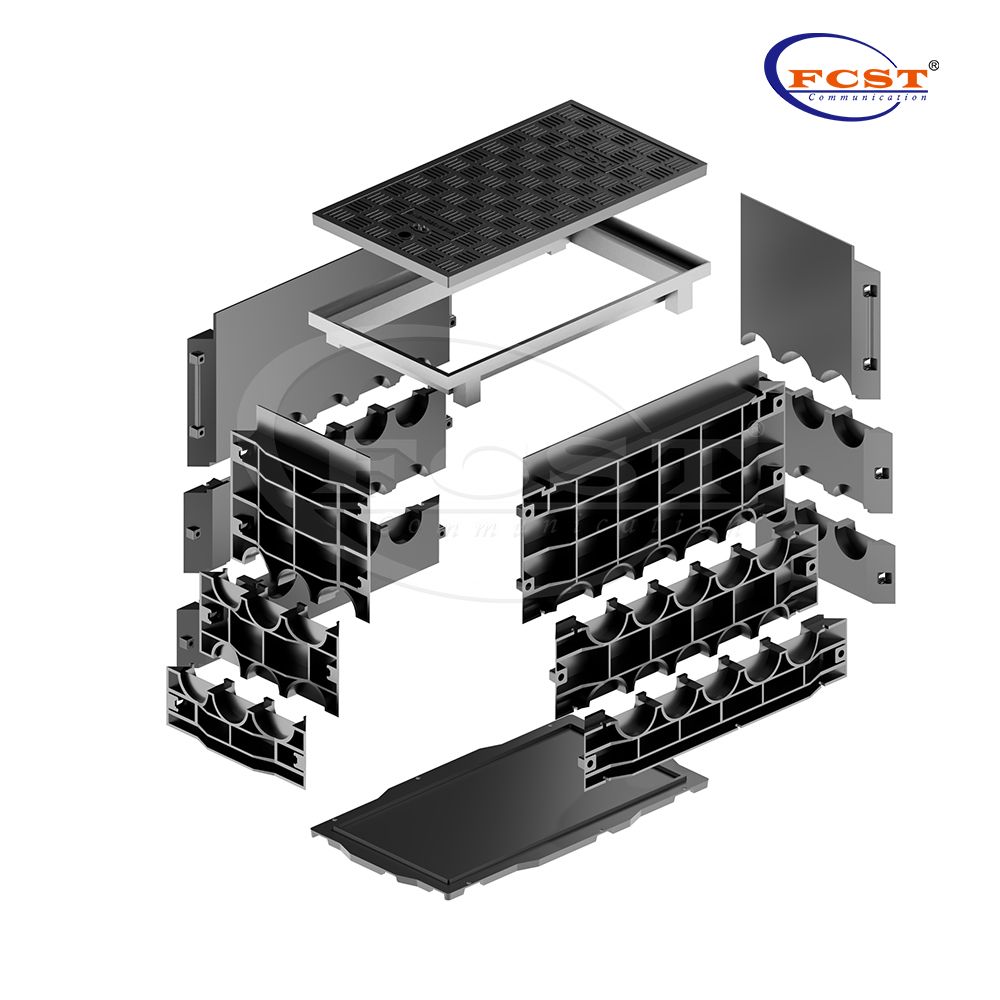

يمكن تكديس أقسام الغرفة لتحقيق عمق التثبيت المطلوب . وهذا يسمح للمقاولين بتكييف تكوين الغرفة مع أعماق الدفن المختلفة دون تعديل هيكل الغرفة الرئيسية.
تستخدم الغرفة مواد مركبة SMC/BMC . تتميز المكونات الفردية بخفة الوزن بما يكفي ليتم التعامل معها يدويًا وتجميعها في الموقع، مما يساعد على تقليل الحاجة إلى معدات الرفع الثقيلة.

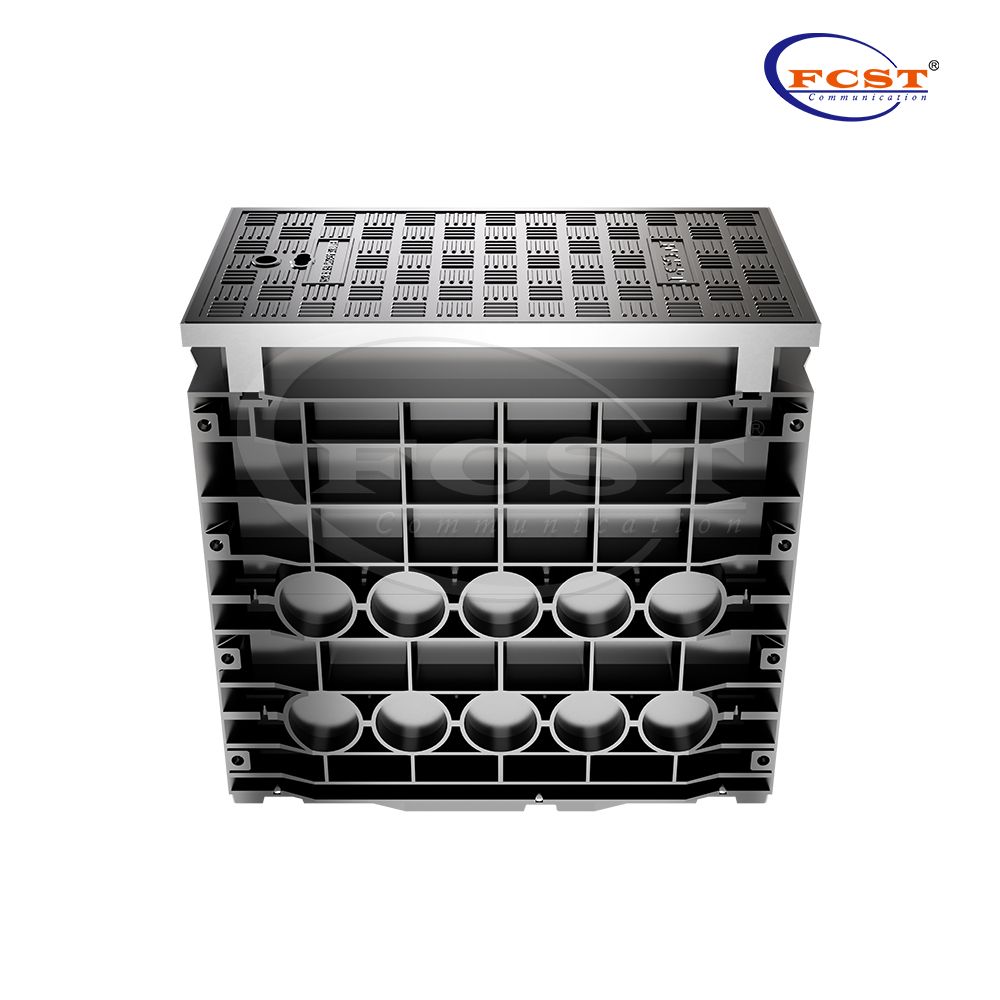

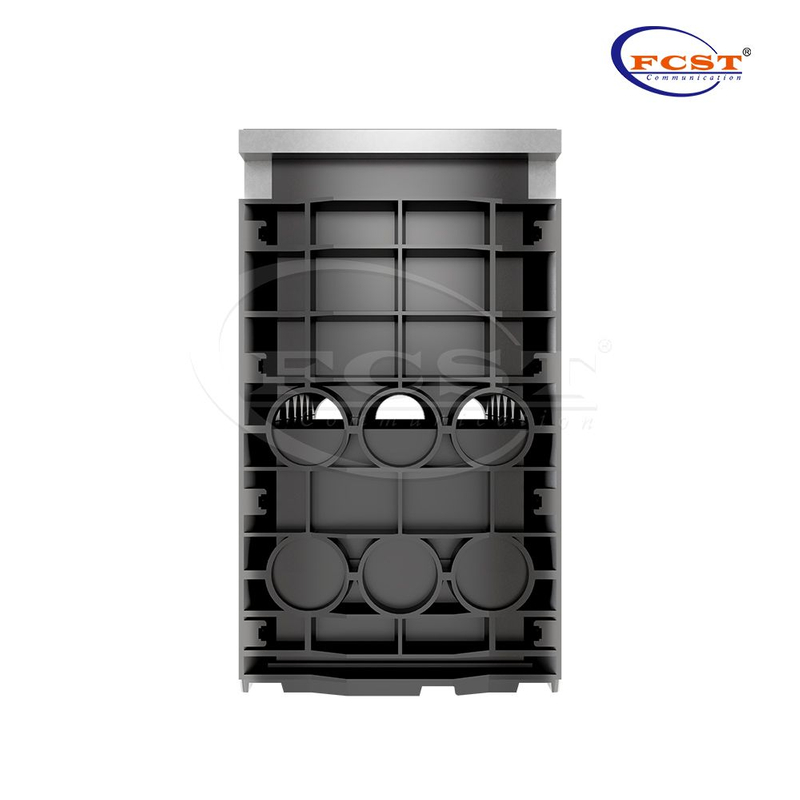

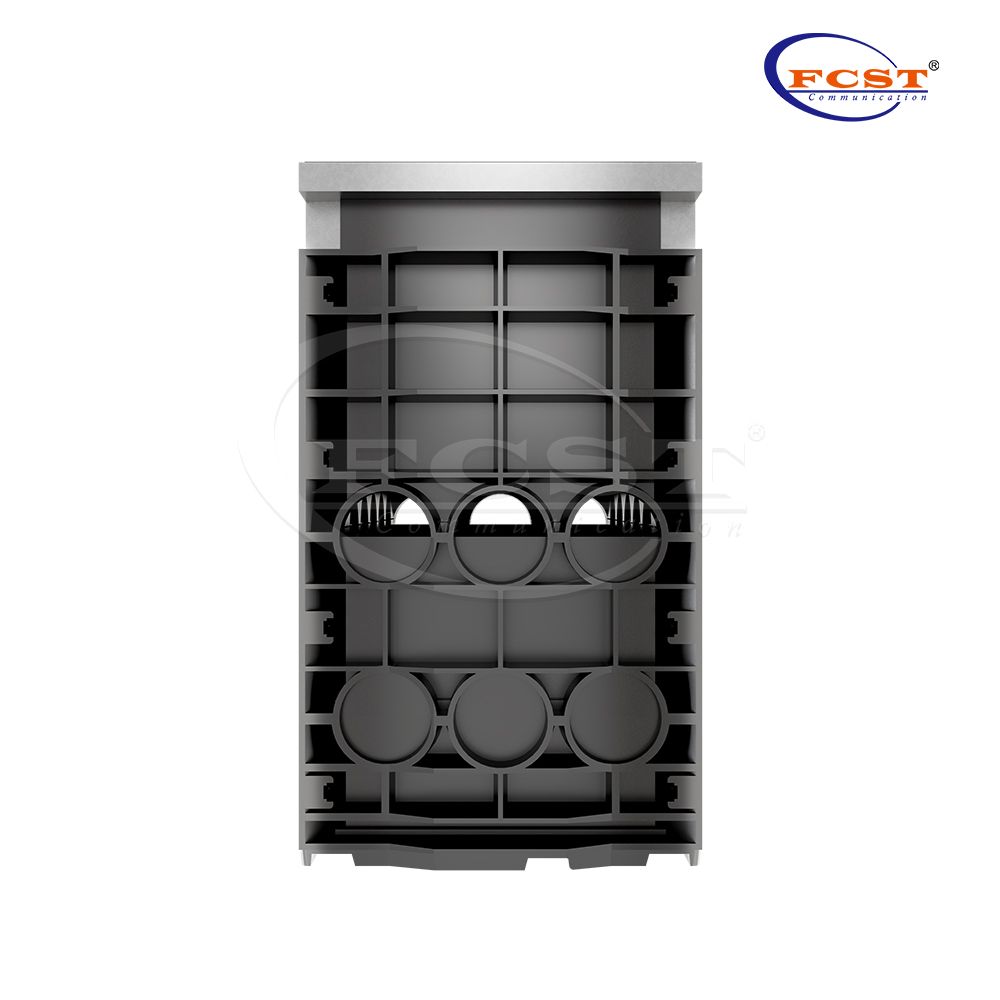

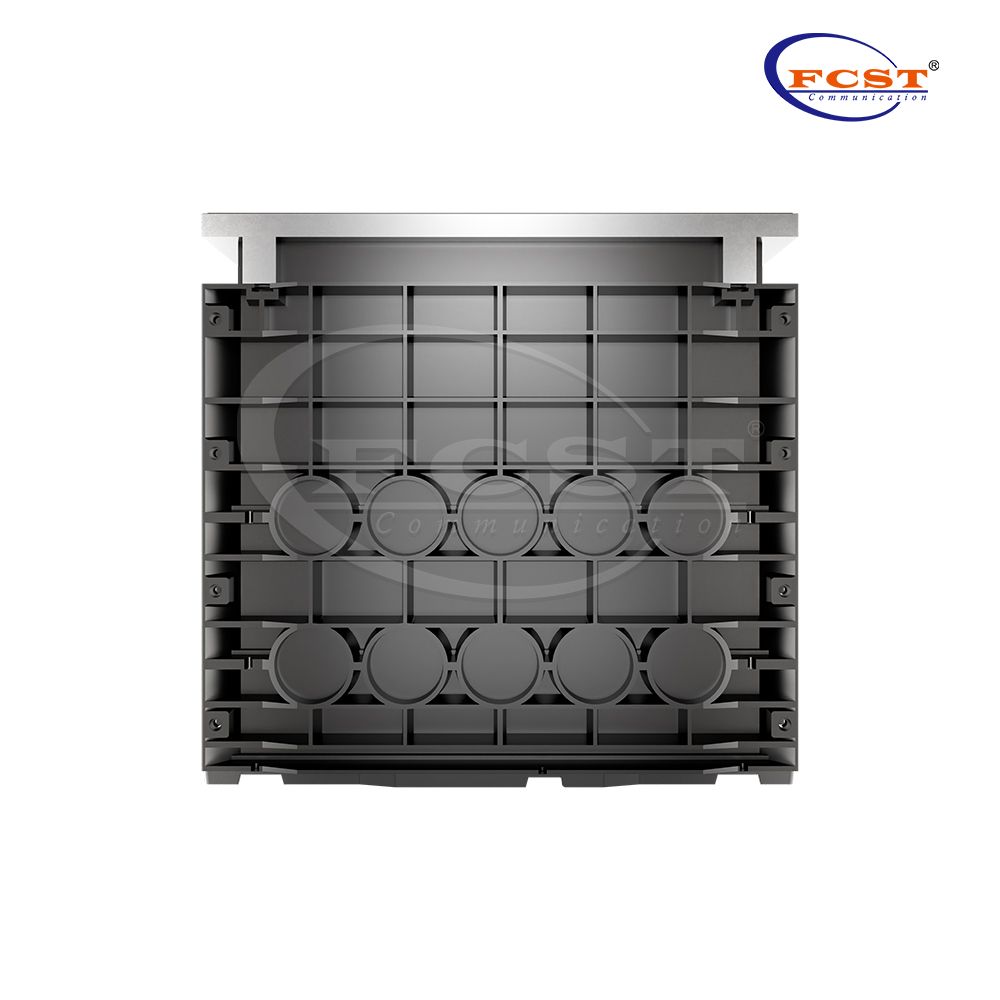

يتم تزويد جميع الجوانب الأربعة بفتحات محجوزة تصل إلى 110 ملم . يمكن تعديل الفتحات أثناء التثبيت وفقًا للحجم الفعلي لأنابيب HDPE، أو أنابيب السيليكون، أو القنوات الدقيقة.
يتجنب الهيكل المعياري الجاهز الحاجة إلى بناء الطوب التقليدي والأعمال الخرسانية في الموقع. وفقًا لمعلومات تركيب FCST، يمكن تركيب الغرفة الكاملة بدءًا من الحفر وحتى إعادة وضعها في أقل من ساعة واحدة ، اعتمادًا على ظروف الموقع.

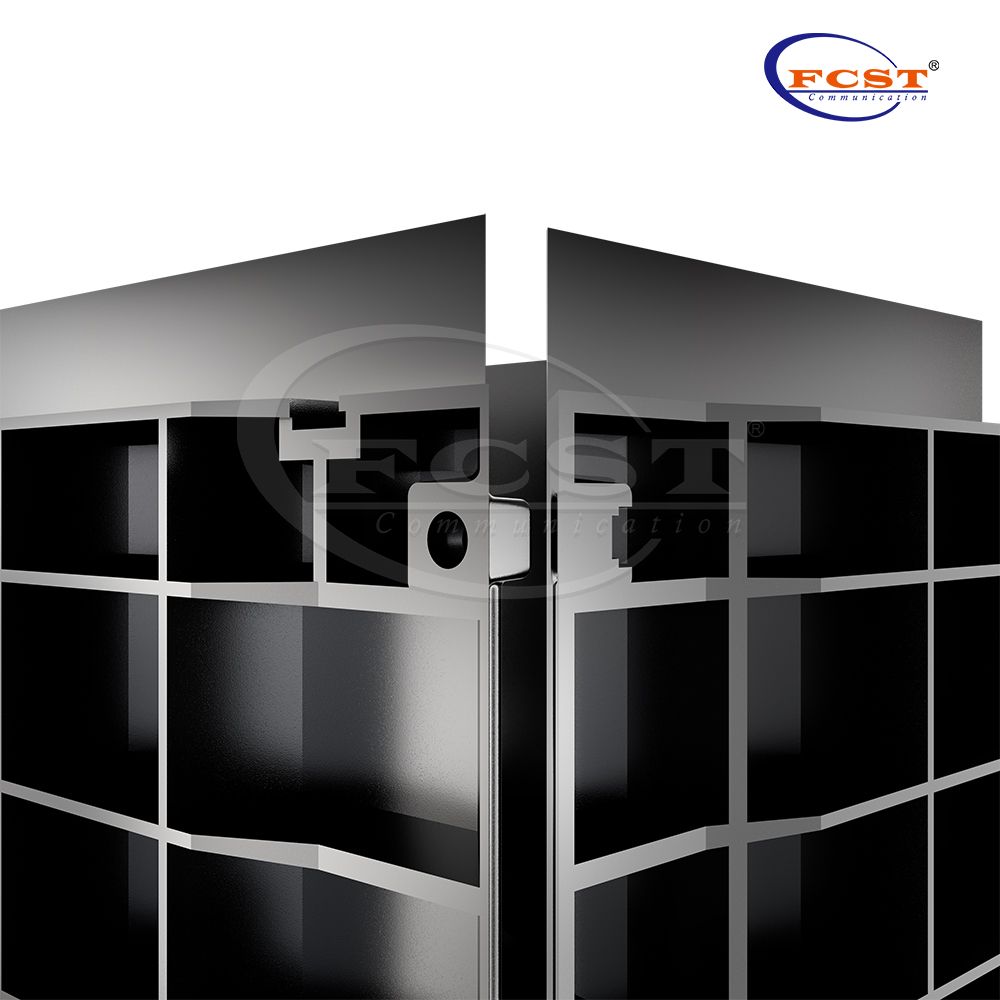

يتم ترتيب التقوية العرضية والعمودية حول الجزء الخارجي من الغرفة. عند دمجه مع التربة المحيطة المضغوطة بشكل صحيح، يساعد الهيكل الخارجي في الحفاظ على ثبات الحجرة أثناء التثبيت وبعد الردم.
يتمتع FCST-TH-SMC15 بعمر خدمة مصمم يصل إلى 30 عامًا لتطبيقات البنية التحتية تحت الأرض.
بناء | وصف |
المعيار التنفيذي | EN124 |
مادة | SMC/BMC |
درجة تحميل غطاء فتحة الفتحة | D400 |
طول | 792 ملم | 31.18 بوصة |
عرض | 390 ملم | 15.35 بوصة |
عمق | 835 ملم | 32.87 بوصة |
وزن | SMC: 120 كجم حديد الدكتايل: 122 كجم |
درجة مثبطات اللهب | V0 |
شعار المتطلبات البيئية | تلبية ROHS المتاحة |
درجة حرارة العمل | -40 درجة مئوية ~ +65 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ +70 درجة مئوية |
خدمة الحياة | 30 سنة |

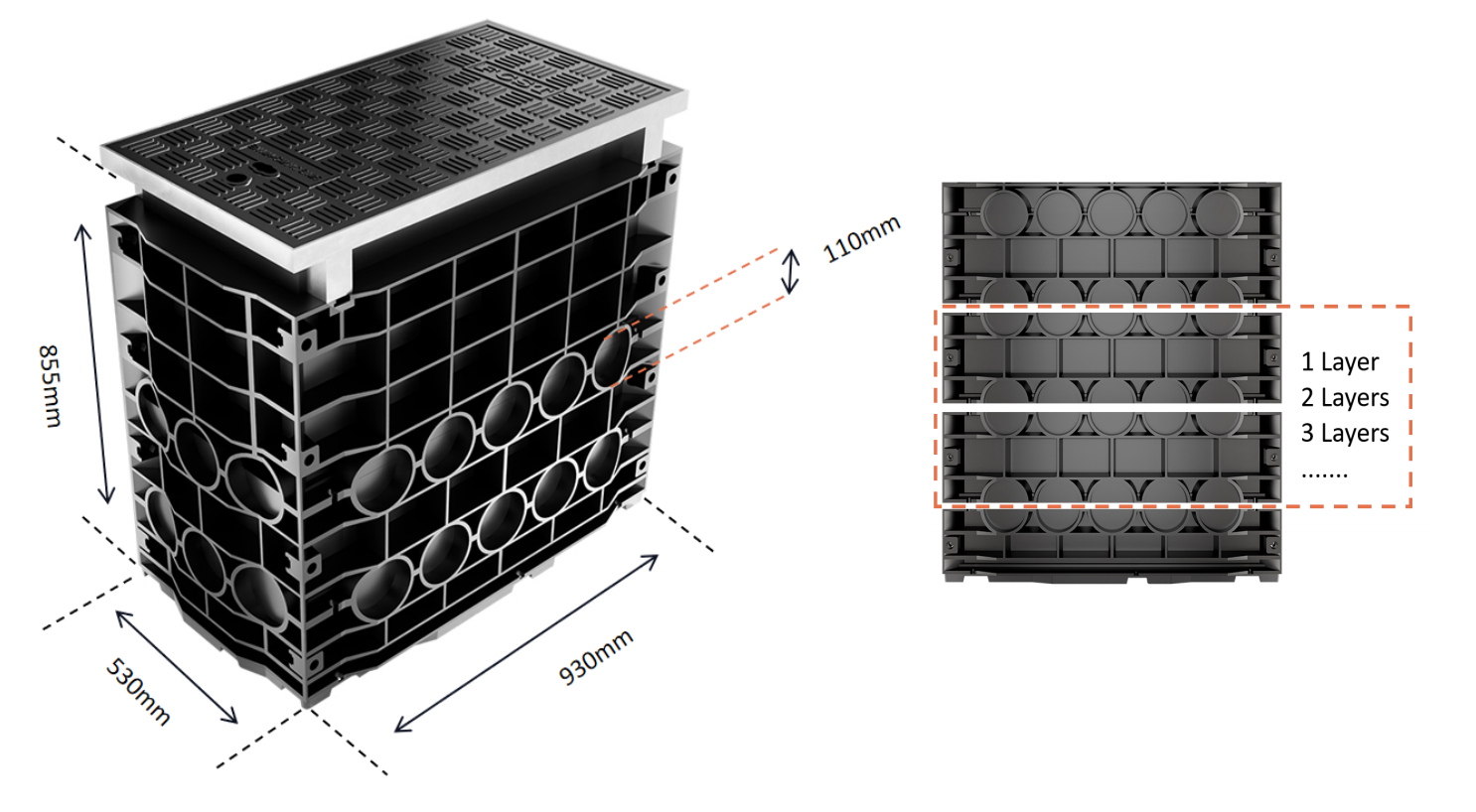

الحجم الخارجي (الطول * العرض * العمق) | الأبعاد الداخلية (الطول*العرض*العمق) | درجة تحميل غطاء فتحة الفتحة |
930 × 530 × 855 ملم (36.61 بوصة × 20.87 بوصة × 33.66 بوصة) | 792*390*835 مللي متر (31.18 بوصة × 15.35 بوصة × 32.87 بوصة) | D400 |
مناسبة لنقاط الوصول تحت الأرض في:
شبكات FTTH
شبكات المنتجات الصغيرة
مسارات كابلات الألياف الضوئية
لصق الألياف ومواقع المفاصل
نقاط التثبيت FOSC
يمكن استخدام الغرفة للبنية التحتية تحت الأرض المرتبطة بما يلي:
إدارة الطرق
الكابلات المتعلقة بحركة المرور
الشبكات البلدية
البنية التحتية للصرف الصحي
البنية التحتية للمياه
مناسبة للوصول تحت الأرض وتطبيقات توجيه الكابلات في:
البنية التحتية للطاقة الكهربائية
شبكات الكابلات تحت الأرض
أنظمة قنوات المرافق
البنية التحتية الصناعية
بالمقارنة مع بناء الغرفة التقليدية المبنية من الطوب، يستخدم FCST-TH-SMC15 هيكلًا معياريًا جاهزًا.
وهذا يعني أنه يمكن للمقاولين:
المقبض → المكدس → الاتصال → الردم → الاستعادة
دون بناء الغرفة قسمًا بعد قسم بطرق البناء التقليدية.
تعمل المكونات خفيفة الوزن أيضًا على تسهيل التعامل اليدوي والتجميع في الموقع.
يمكن للبناء الجاهز أن يقلل تكاليف التركيب في الموقع بنسبة تصل إلى 80% ، في حين يمكن إكمال تركيب الغرفة بالكامل في أقل من ساعة واحدة في ظل ظروف الموقع المناسبة.
FCST-TH-SMC15 عبارة عن غرفة تفتيش مركبة للاتصالات للوصول إلى الكابلات والقنوات تحت الأرض. ويمكن استخدامه لشبكات الألياف الضوئية، وأنظمة المنتجات الدقيقة، والبنية التحتية البلدية، ومرافق الطاقة، والبنية التحتية للطرق، وتطبيقات المياه والصرف الصحي.
تم تصميم الغرفة بدرجة حمل غطاء EN124 D400 . يجب تحديد طريقة التثبيت المناسبة والبنية المدنية المحيطة بها وفقاً لتصميم المشروع وظروف الموقع.
نعم. يمكن تكديس الأقسام المعيارية وفقًا لعمق الدفن المطلوب، مما يسمح للمقاولين بتعديل تكوين الغرفة أثناء التثبيت.
تحتوي الغرفة على فتحات محجوزة على الجوانب الأربعة، مع فتحات متاحة تصل إلى 110 ملم . يمكن تعديل الفتحات في الموقع وفقًا للحجم الفعلي لأنابيب HDPE، أو أنابيب السيليكون، أو القنوات الدقيقة.

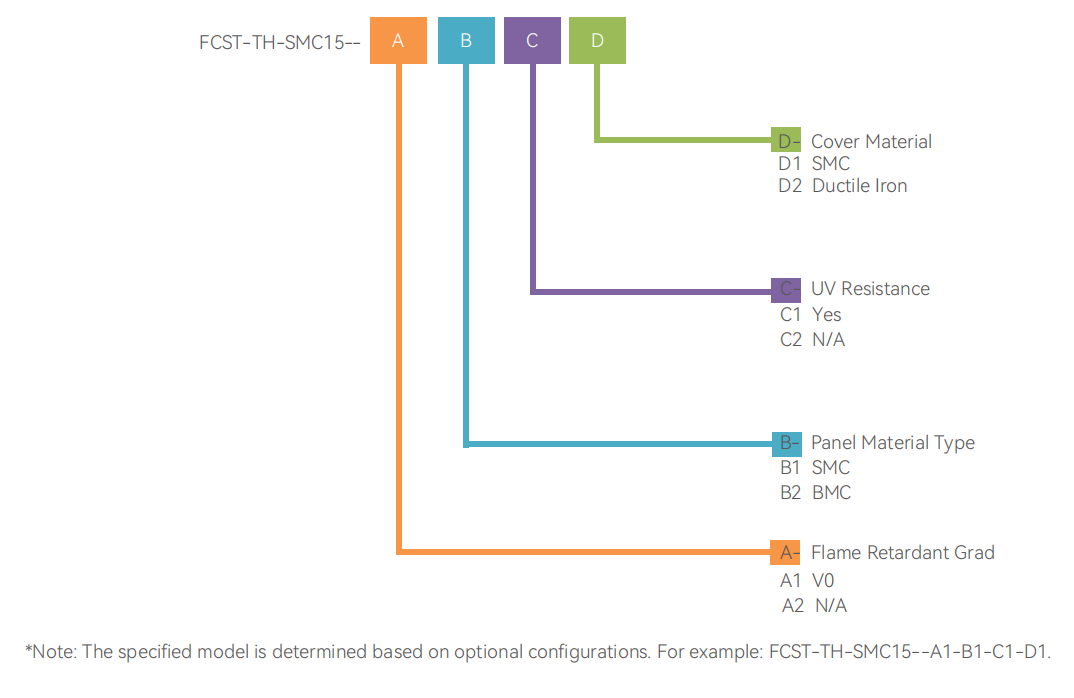

تتوفر لوحات الغرفة في تكوينات يتوفر الغطاء في SMC أو BMC . SMC أو حديد الدكتايل ، اعتمادًا على التكوين المحدد.
نعم. تتوفر الاختيارية إطارات تثبيت FOSC لتأمين عمليات إغلاق لصق الألياف الضوئية داخل الحجرة.
نعم. يمكن تركيب الاختياري حامل الكابلات المتقاطعة FCST داخل الحجرة لإدارة ركود كابلات الألياف.
نطاق درجة حرارة العمل المحدد هو -40 درجة مئوية إلى +65 درجة مئوية ، مع نطاق درجة حرارة التخزين من -40 درجة مئوية إلى +70 درجة مئوية.
يتمتع FCST-TH-SMC15 بعمر خدمة مصمم يصل إلى 30 عامًا.
تجمع SMC غرفة التفتيش المركبة للاتصالات FCST-TH-SMC15 بين هيكل /BMC خفيف الوزن مع تصميم قابل للتكديس للتركيب المرن تحت الأرض.
بفضل درجة الحمل EN124 D400، وفتحات دخول مجاري الهواء التي تصل إلى 110 مم، وإمكانية التعامل اليدوي، وملحقات إدارة الألياف الاختيارية، وعمر الخدمة المصمم لمدة 30 عامًا ، فإنه يوفر حلاً عمليًا للبنية التحتية للاتصالات والمرافق تحت الأرض.
هل تحتاج إلى تكوين لمشروعك؟
اتصل بـ FCST لمعرفة تكوين الغرفة ونوع الغطاء والملحقات والكمية بناءً على متطلبات التثبيت الخاصة بك.
