ما هي الأنواع والمواصفات الشائعة لكرات تحديد الألياف الضوئية؟

إذا كنت تدير أليافًا نباتية خارجية (OSP)، فستعرف أن الخريطة ليست المنطقة. تتغير نقاط الوصل، وتختلف أعماق الغطاء، وبعد فترة طويلة من البناء، يحتاج الطاقم إلى طريقة سريعة لا لبس فيها لتحديد الميزات المدفونة. هذا هو بالضبط المكان الذي تكتسب فيه كرة التحديد الإلكترونية (EMS ) لكابلات الألياف الضوئية مكانتها: مرنان سلبي مضبوط التردد يمكنك قراءته بعد سنوات باستخدام محدد موقع علامة التردد اللاسلكي القياسي - بدون بطاريات أو صيانة.

لماذا تعتبر كرة التحديد الإلكترونية (EMS) لكابلات الألياف الضوئية مهمة؟

تعمل كرة التحديد الإلكترونية (EMS) لكابلات الألياف الضوئية على إنشاء مرجع دقيق وقابل للتكرار في النقاط المهمة حقًا: التوصيلات، والفتحات اليدوية ، وانعطافات المسار، وانتقالات العمق، والمعابر الحرجة. نظرًا لأن علامات EMS يتردد صداها في نطاقات التردد اللاسلكي الخاصة بالمرافق، فمن السهل العثور عليها دون تنشيط المصنع. في أمريكا الشمالية، يتم تحديد مرافق الاتصالات والألياف بصريًا باللون البرتقالي بموجب رمز اللون الموحد لـ APWA؛ تعمل محاذاة مخزون العلامات والتسميات الخاصة بك مع هذه الاتفاقية على تحسين وضوح الحقل وتقليل عدم التطابق بين الأدوات المساعدة. راجع إرشادات APWA الحالية في رمز اللون الموحد، حيث تم إدراج الاتصالات (بما في ذلك الألياف الضوئية) باللون البرتقالي في تحديث الموارد لعام 2023: علامات الكرة .

هناك تأثيران عمليان ستلاحظهما على الفور:

تحقق أسرع وأكثر موثوقية أثناء الإغلاق والمواقع المستقبلية.

انخفاض خطر سوء تحديد الموقع حول المعابر ذات العواقب العالية، حتى عندما يكون سلك التتبع مفقودًا أو تالفًا.

كيف تعمل علامات الكرة EMS السلبية (ولماذا يهم التردد)

فكر في علامة الكرة EMS مثل الجرس المضبوط المدفون في المكان المناسب. يرسل محدد المواقع المتوافق الطاقة بتردد مرافق محدد؛ عندما تصل تلك الطاقة إلى العلامة، تصدر دائرة الرنين الداخلية رنينًا وتعيد إشعاع إشارة يستطيع محدد الموقع اكتشافها وتقدير العمق. ونظرًا لأن كل فئة من فئات المرافق تعيش في نطاق التردد اللاسلكي الخاص بها، فيمكن للفني التبديل إلى نطاق الاتصالات والعثور بثقة على علامات فئة الاتصالات فقط على طول الممر المزدحم.

يتم ضبط علامات EMS للاتصالات/الألياف على 101.4 كيلو هرتز عبر البائعين الرئيسيين، وتدرج محددات المواقع الميدانية هذا النطاق بشكل واضح في أوضاع العلامات الخاصة بهم. على سبيل المثال، ترددات علامة المرافق 3M بما في ذلك الاتصالات 101.4 كيلو هرتز والمرافق المجاورة مثل الغاز 83.0 كيلو هرتز، والمياه 145.7 كيلو هرتز، والطاقة 169.8 كيلو هرتز. تشتمل كرة التحديد من سلسلة FCST-MB على اتصالات 101.4 كيلو هرتز، وتلفزيون الكابل 77.0 كيلو هرتز، والصرف الصحي 121.6 كيلو هرتز، وما إلى ذلك. تقوم عائلة OmniMarker II من Tempo أيضًا بتوثيق نطاق اتصالات بتردد 101.4 كيلو هرتز على صفحة المنتج الخاصة بها.

تقدير العمق هو وظيفة تصميم العلامة/محدد الموقع وظروف مثل موصلية التربة والهياكل المعدنية القريبة. ينشر البائعون الحد الأقصى النموذجي لأعماق الكشف حسب عائلة العلامات.

الأنواع والمواصفات العالمية للكرة الإلكترونية (EMS) لكابلات الألياف الضوئية

عائلات العلامات المستخدمة في طرق الألياف

ستواجه ثلاث عائلات في الممارسة العملية:

• ذات رمز اللون الموحد APWA (التسوية الذاتية): العمود الفقري للاتصالات. متوفر بمتغيرات iD القياسية والممتدة (XR) والاختيارية التي تخزن بيانات الأصول. الحد الأقصى لعمق الكشف النموذجي حوالي 5 أقدام (1.5 متر) لنماذج كرة iD/XR في مطبوعات البائع الحالية.

• علامات كاملة النطاق (هندسة غير كروية): تُستخدم عندما تحتاج إلى اكتشاف أعمق - يصل إلى حوالي 8 أقدام (2.4 متر).

• علامات السطح القريب/القرص : مفيدة للميزات الضحلة وعلامات المسار؛ ولكنها ذات صلة عندما تكون الميزات قريبة جدًا من الدرجة.

عادةً ما يكون بناء المواد عبارة عن غلاف متين ومقاوم للماء من البولي إيثيلين أو البولي إيثيلين عالي الكثافة (HDPE) مع دائرة رنين سلبية محكمة الغلق.

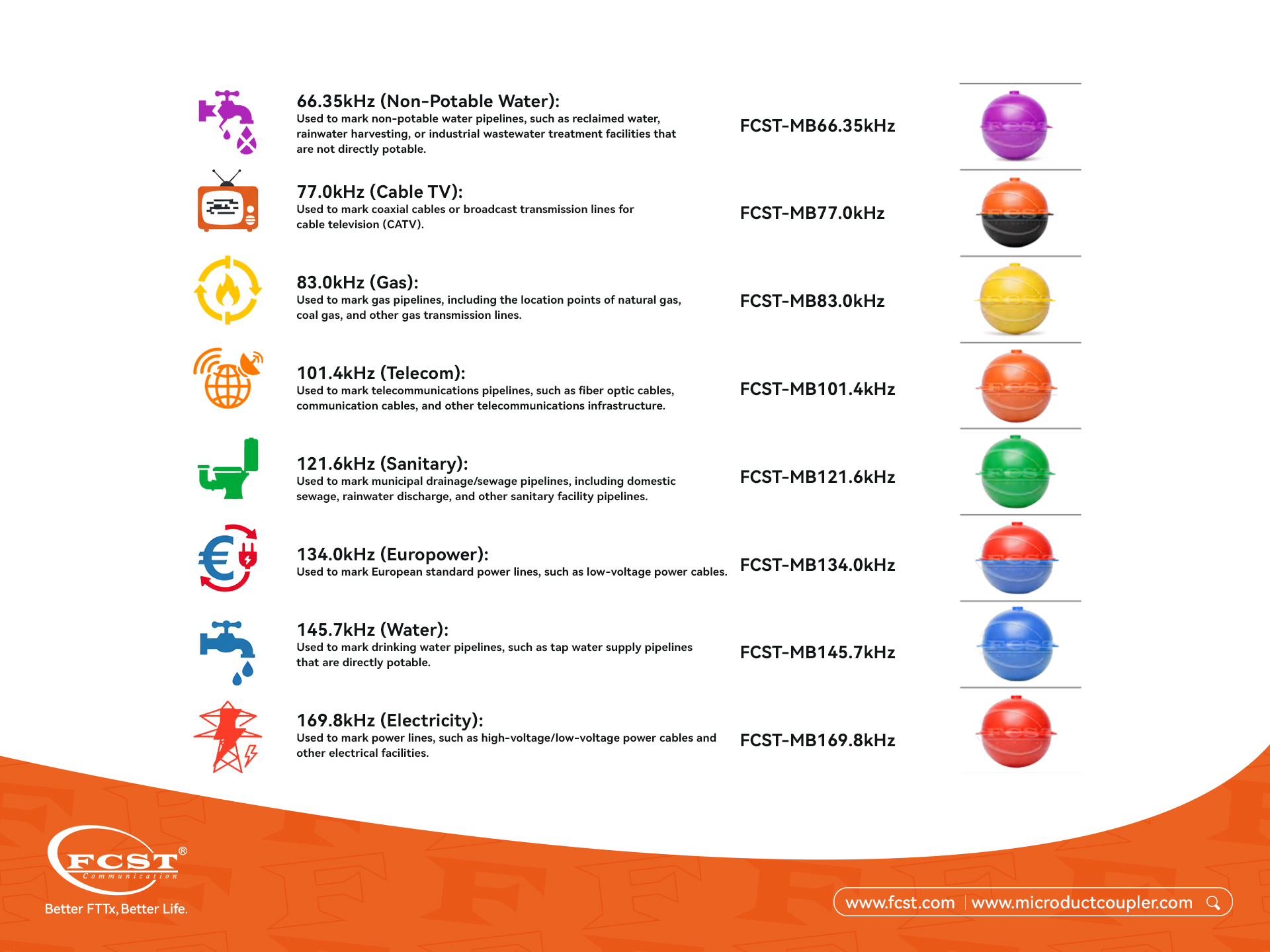

تعيين التردد والألوان (الاتصالات والمرافق المجاورة)

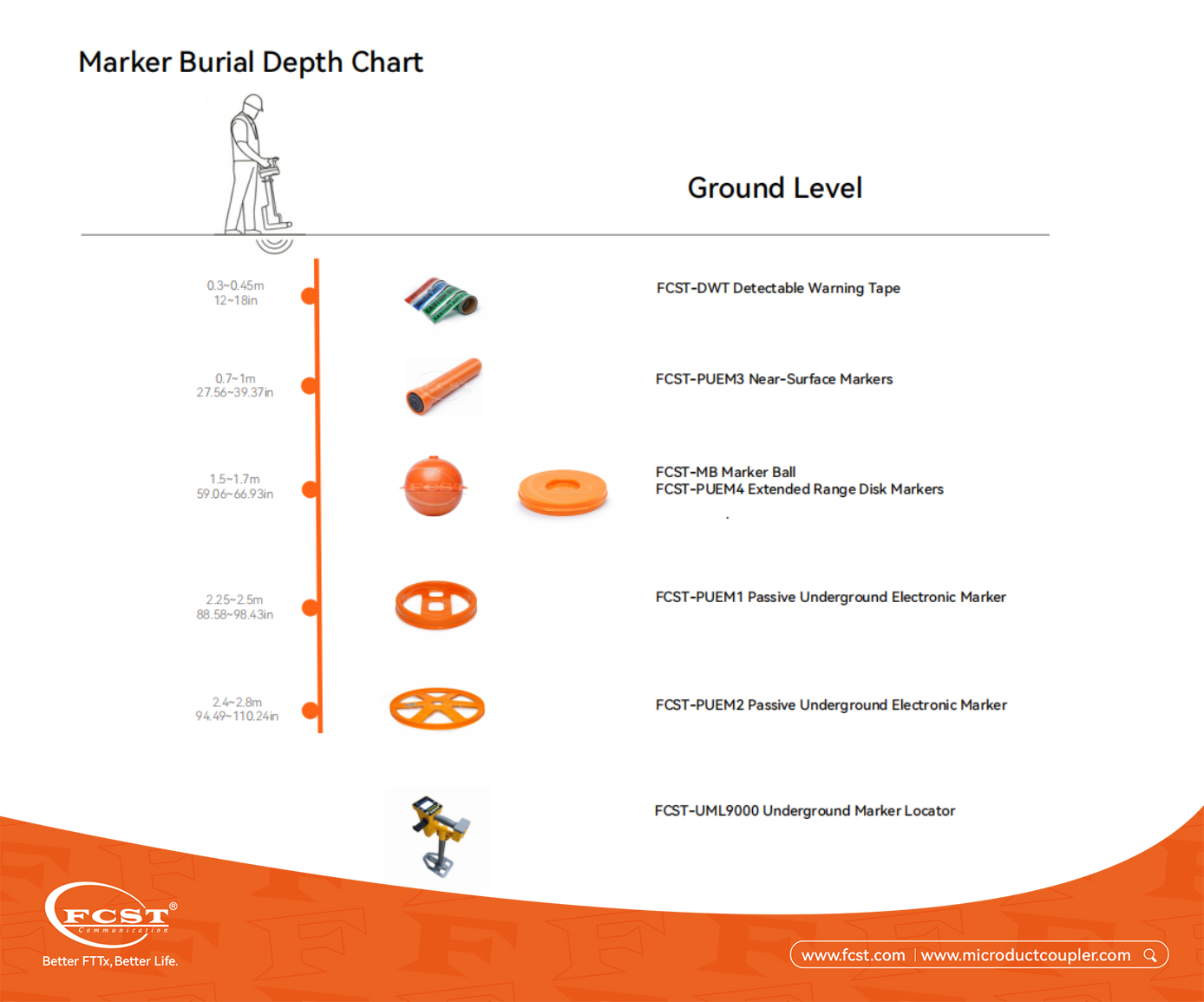

العمق ومصفوفة المغلف التشغيلية
تعتمد قدرة العمق على كل من العلامة ومحدد الموقع. تقوم المصفوفة أدناه بتجميع النطاقات التي يتم الاستشهاد بها بشكل شائع عبر الكتيبات وأوراق البيانات الحالية. استخدمها كمظاريف تخطيط؛ تحقق من وحدات SKU المحددة ونماذج تحديد المواقع الخاصة بك في الظروف الميدانية.

غالبًا ما يتم نشر مظاريف درجة حرارة التشغيل لأنظمة علامات EMS على مستوى النظام (علامة بالإضافة إلى محدد المواقع). المظروف الشائع الذي يظهر في مستندات 3M الحالية هو من -4 إلى 122 درجة فهرنهايت (-20 إلى 50 درجة مئوية) للمعدات والاستخدام الميداني.

دليل الاختيار الهندسي لمشاريع الألياف

إن اختيار كرة التحديد الإلكترونية (EMS) المناسبة لكابلات الألياف الضوئية يتعلق بمطابقة واقع التثبيت الخاص بك وأسطول تحديد المواقع الخاص بك.

عمق الدفن وإمكانية الوصول: بالنسبة للفتحات اليدوية، والوصلات، والميزات في أعماق الاتصالات النموذجية، فإن علامات الكرة iD/XR مع اكتشاف يبلغ حوالي 5 أقدام هي خط الأساس. إذا كانت نبتتك تقع على عمق أكبر (على سبيل المثال، بعض معابر الأنهار أو السدود)، ففكر في وضع علامات كاملة النطاق عند تلك النقاط الحرجة حتى تظل ملتزمًا بخطة التحقق الخاصة بك.

التربة والمناطق المحيطة: يمكن للتربة عالية التوصيل والقرب من الهياكل المعدنية الكبيرة أن تخفف أو تشوه قراءات العمق. قم بتفضيل الوحدات ذات المدى الممتد أو النطاق الكامل في المواقع ذات التداخل العالي وخطط لاختبار القراءات أثناء عملية الردم عندما يكون ذلك ممكنًا.

النظام البيئي لتحديد المواقع: توحيد نطاقات العلامات التي يدعمها أسطولك. تسرد نماذج 3M Dynatel بوضوح الاتصالات بتردد 101.4 كيلو هرتز والمرافق المجاورة؛ توفر عائلات الكشف عن الراديو RD7100M/RD8100M أوضاع علامة التردد اللاسلكي للنطاقات السائدة. إذا قمت بدمج الأساطيل، فتحقق من صحة البرمجة وسير عمل المشغل أثناء اجتماعات ما قبل العمل.

أهداف الموضع: إذا كان الهدف هو تحديد الأصول (على سبيل المثال، 'ينتمي هذا الغطاء إلى وصلة الألياف الخاصة بنا')، فقم بتركيب كرة XR أسفل غطاء فتحة اليد غير المعدنية. إذا كان الهدف هو التنقل على الطريق في حرم الطريق بدون ميزات، ففكر في نمط عند المنعطفات، وانتقالات العمق، والتقاطعات الحرجة بدلاً من التباعد الخطي الموحد.

أفضل ممارسات التثبيت والتحقق (التي تركز على الألياف)

القاعدة الذهبية: ضع كرة التحديد الإلكترونية (EMS) الخاصة بكابلات الألياف الضوئية مباشرة فوق الميزة التي تريد العثور عليها لاحقًا، ثم تحقق منها قبل مغادرة الموقع.

نقاط المواضع التي تؤتي ثمارها: الوصلات والمرفقات، والمناديل، والمنعطفات أو الإزاحات الحادة للطريق، والانتقالات العميقة، والمعابر الحرجة (خطوط الأنابيب، والسكك الحديدية، وحفر الطرق الرئيسية). هذه هي المواقع التي يحتاج الطاقم فعليًا إلى العثور عليها، لذا ضع علامة عليها.

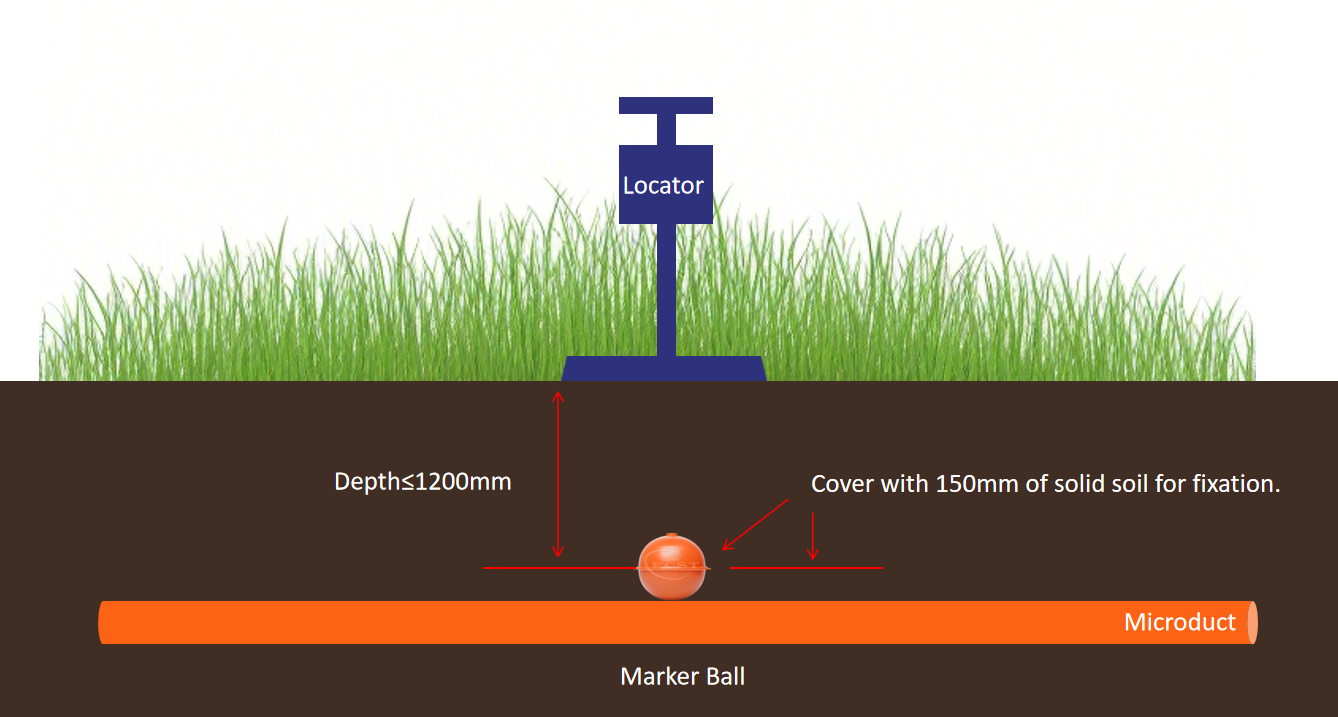

الردم والتثبيت: بعد وضع علامة الكرة في حشوة نظيفة، ضع يدويًا ما لا يقل عن 6 بوصات (≈15 سم) من التربة فوقها لمنع الحركة عند بدء الردم الميكانيكي. تظهر هذه الممارسة في ورقة البيانات الفنية لعلامات EMS الخاصة بشركة 3M وتساعد في إبقاء الرنان في المنتصف للحصول على قراءات مستقبلية دقيقة.

القرب من المعدن والتحقق منه: يمكن أن تتسبب الهياكل المعدنية القريبة في حدوث أخطاء في الاقتران والعمق. حافظ على خلوص معقول حيثما كان ذلك ممكنًا، وتحقق دائمًا من محدد المواقع الخاص بك بعد الردم الأولي. تستدعي ورقة بيانات تحديد المواقع الخاصة بشركة 3M التأثيرات البيئية وجداول قدرة العمق حسب عائلة العلامات، وهو أمر مفيد عند تحديد التوقعات مع أطقم العمل.

طرف فتحة اليد: عندما تكون الأغطية غير معدنية، يمكن لصق علامات كروية ممتدة المدى على الجانب السفلي من الغطاء بحيث تتوافق العلامة مع نقطة الوصول، وتظل محاذية خلال الردم وإعادة السطح في المستقبل.

كلمة سريعة حول التباعد الخطي: يتجنب معظم البائعين وصف تباعد ثابت على طول المسارات المستقيمة لأن التربة والعمق يختلفان بشكل كبير. إذا كانت مؤسستك تستخدم أنماطًا فاصلة (على سبيل المثال، الجري في المناطق الريفية كل بضع مئات من الأمتار)، فقم بتوثيقها في إجراء التشغيل المعياري (SOP) الخاص بك واختبار الاقتران أو الغموض قبل جعلها قياسية.

توافق محدد المواقع وقابلية التشغيل البيني

تعتمد نتائجك الميدانية على كل من العلامة والقارئ. الخبر السار: نطاق فئة الاتصالات بتردد 101.4 كيلو هرتز مدعوم على نطاق واسع.

3M Dynatel: تكتشف عائلات 1420X/7420X (والنماذج ذات الصلة مثل 2550X/2573X و7550X/7573X) ترددات علامة المرافق القياسية، وبالنسبة لعلامات iD، يمكنها قراءة/كتابة بيانات الأصول. تسرد ورقة بيانات Dynatel الحالية نطاق الاتصالات بشكل صريح وتوفر جداول قدرة العمق حسب عائلة العلامات: ورقة بيانات 3M Dynatel 1420X/7420X (2021).

الكشف عن الإشعاع: تشتمل سلسلة RD7100M/RD8100M على أوضاع علامة التردد اللاسلكي لعلامات المرافق العامة؛ تصف أدلة المستخدم الخاصة بهم تمكين أوضاع علامة كل أداة مساعدة. تأكد من مجموعة علامات الطراز الدقيق الخاصة بك وأي حزم تردد إقليمية قبل النشر: دليل مستخدم علامة RD7100 (2023) , دليل مستخدم علامة RD8100 (2023) . للحصول على شرح موجز، راجع مقالة قاعدة معارف Radiodetection حول وضع RF Marker (2025): نظرة عامة على وضع RF Marker.

Vivax-Metrotech: خلال نافذة البحث هذه، لم نعثر على مستند رسمي حالي يسرد دعم تردد علامة EMS حسب الطراز. إذا كانت وحدات vLoc موجودة في أسطولك، فاطلب تأكيدًا من الشركة المصنعة واحصل على الدليل الخاص بطرازك الدقيق قبل تحديد علامات EMS كطريقة تحديد موقع أساسية.

نصيحة حول إمكانية التشغيل البيني: عند مزج العلامات التجارية لتحديد المواقع، قم بإجراء اختبار قبول قصير أثناء التعبئة - اقرأ علامة اتصالات معروفة بتردد 101.4 كيلو هرتز على عمق/تربة تمثيلية، وسجل قوة الإشارة وعمقها، والتقط أي ملاحظات للمشغل حول تقنيات التأرجح/التوسيط لأفضل الممارسات.

المعايير والألوان وملاحظات الامتثال

اصطلاحات الألوان: في الولايات المتحدة، تكون الاتصالات (بما في ذلك الألياف الضوئية) باللون البرتقالي وفقًا لرمز الألوان الموحد لـ APWA. إن استخدام علامات الاتصالات ذات العلامات البرتقالية أو المغطاة باللون البرتقالي وتوثيق ذلك في مواصفات المشروع يجعل برنامجك الميداني أكثر قوة. المصدر: كود الألوان الموحد APWA (2023).

تقييمات الدخول والسحق: لا تنشر أدبيات البائع السائدة حاليًا الخاصة بالعلامات الكروية تصنيفات IP IEC 60529 أو نقاط القوة الرقمية بشكل مستمر. إذا كان مشروعك يتطلب ذلك، فاحصل على الوثائق الخاصة بـ SKU من الشركة المصنعة.

امتثال المواد: تتوفر أحيانًا إعلانات RoHS/REACH على مستوى عائلة المنتج أو مستوى SKU ولكن لا يتم ذكرها عالميًا في الكتيبات العامة. اطلب خطابات الامتثال كجزء من التقديمات عند الحاجة.

الأسئلة الشائعة ومسرد للمحددات

التعليمات

ما هي أفضل كرة علامة إلكترونية (EMS) لكابلات الألياف الضوئية في أعماق الاتصالات النموذجية؟

بالنسبة لمعظم التوصيلات والفتحات اليدوية، يعد معرف الهوية المضبوط للاتصالات أو العلامة الكروية ذات المدى الممتد مع اكتشاف يبلغ حوالي 5 أقدام بمثابة افتراضي قوي، ويتم التحقق من صحته من خلال الكتيبات الحالية وأوراق بيانات تحديد المواقع؛ تحقق من نموذج محدد الموقع الخاص بك وظروف التربة باستخدام اختبار القراءة أثناء الردم.

هل يمكنني الاعتماد فقط على علامات EMS بدلاً من سلك التتبع؟

أنها تخدم أغراض مختلفة. توفر علامات EMS مراجع نقطية دقيقة دون الحاجة إلى الاستمرارية. يدعم سلك التتبع تحديد موقع الخط المستمر تحت الإشارة النشطة. يستخدم العديد من المشغلين كلاهما للتكرار في الميزات المهمة.

كيف أتجنب اقتران العلامات أو القراءات الغامضة في الممرات المزدحمة؟

تفضيل وضع العلامات على المعالم المنفصلة (الوصلات، المنعطفات، المعابر) بدلاً من الفواصل الزمنية الموحدة؛ الحفاظ على الانفصال العملي عن الكتل المعدنية الكبيرة؛ وتحقق من خلال تحديد الموقع بعد الردم الأولي لتأكيد جودة الإشارة. تعد ورقة البيانات الفنية وملاحظات دليل تحديد المواقع الخاصة بشركة 3M حول البيئة والقرب من المعادن بمثابة علامات إرشادية لك.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
