FCST-2ERS
FCST
FCST-2ERS
100
تم تصميم قارنة التوصيل FCST-2ERS Push Fit Duct لربط قنوات HDPE في تركيب الكابلات تحت الأرض.
وهو يدعم كلاً من سحب الكابلات ونفث الكابلات ويستخدم اتصالاً مناسبًا للدفع لا يتطلب أدوات خاصة. تعمل حلقة القفل الذاتي على تأمين القناة، بينما توفر حلقة EPDM O المشحمة مسبقًا إحكامًا مانعًا لتسرب الماء ومحكم الغلق.
تتوفر قارنة التوصيل لأحجام مجاري HDPE الاسمية مقاس 1.00 بوصة و1.25 بوصة و1.50 بوصة و2.00 بوصة.
بالنسبة لأنظمة أنابيب HDPE التي لها نفس القطر الخارجي الاسمي، يمكن أن يستوعب حجم قارنة التوصيل المقابل سلسلة أنابيب مختلفة عندما يقع OD الفعلي ضمن نطاق العمل المحدد للمقرنة. وهذا مفيد عندما يتم استخدام مواصفات مختلفة لأنابيب HDPE بنفس الحجم الاسمي.

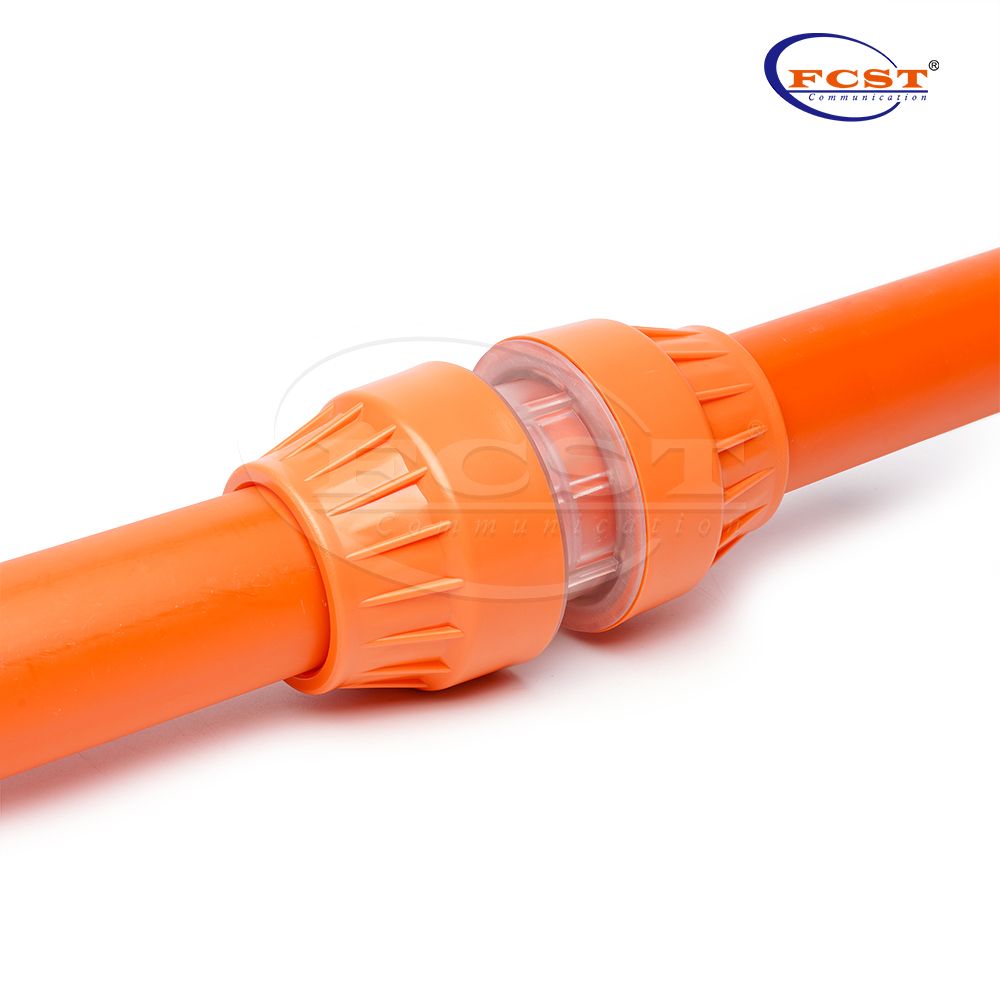

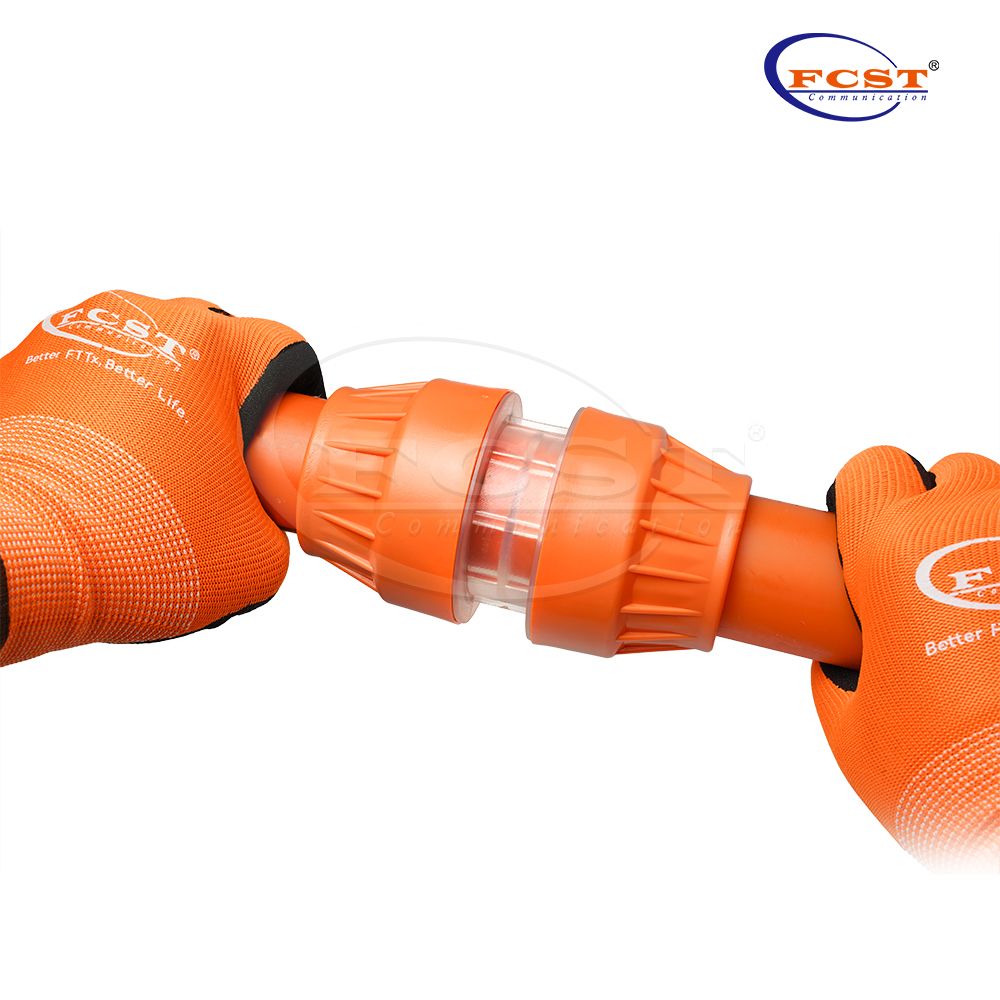

أدخل قناة HDPE مباشرة في قارنة التوصيل لإنشاء اتصال مقفل. ليست هناك حاجة إلى أدوات خاصة، مما يساعد على تبسيط التثبيت الميداني.
تم تخصيص FCST-2ERS لكل من تطبيقات سحب الكابلات ونفثها، مما يجعلها مناسبة لمختلف طرق تركيب الكابلات تحت الأرض.
يمكن أن يستوعب نفس حجم قارنة التوصيل سلاسل أنابيب HDPE المختلفة عندما يكون لها نفس OD الاسمي وتقع ضمن نطاق عمل OD المحدد.

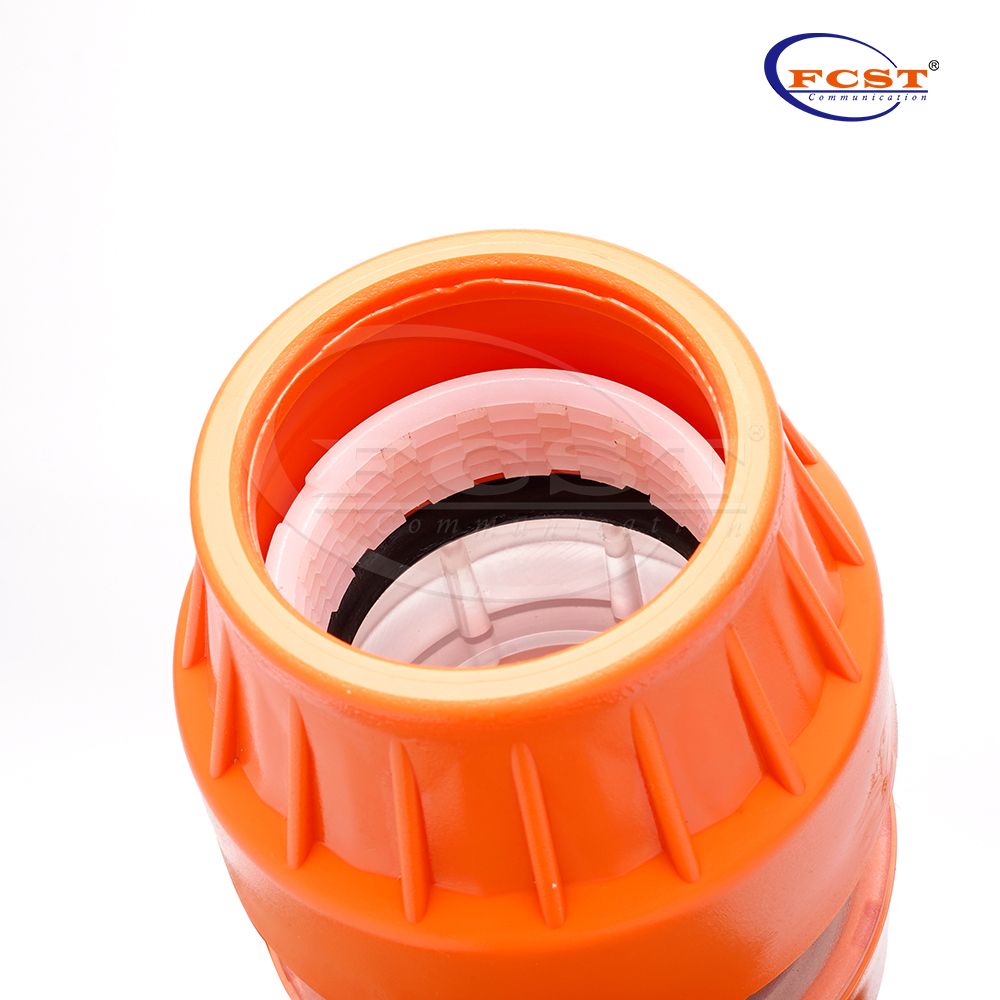

توفر الحلقة O EPDM المشحمة مسبقًا إحكامًا مانعًا لتسرب الماء ومحكم الغلق. اجتاز المنتج اختبار تسرب الهواء عند 250 رطل لكل بوصة مربعة.

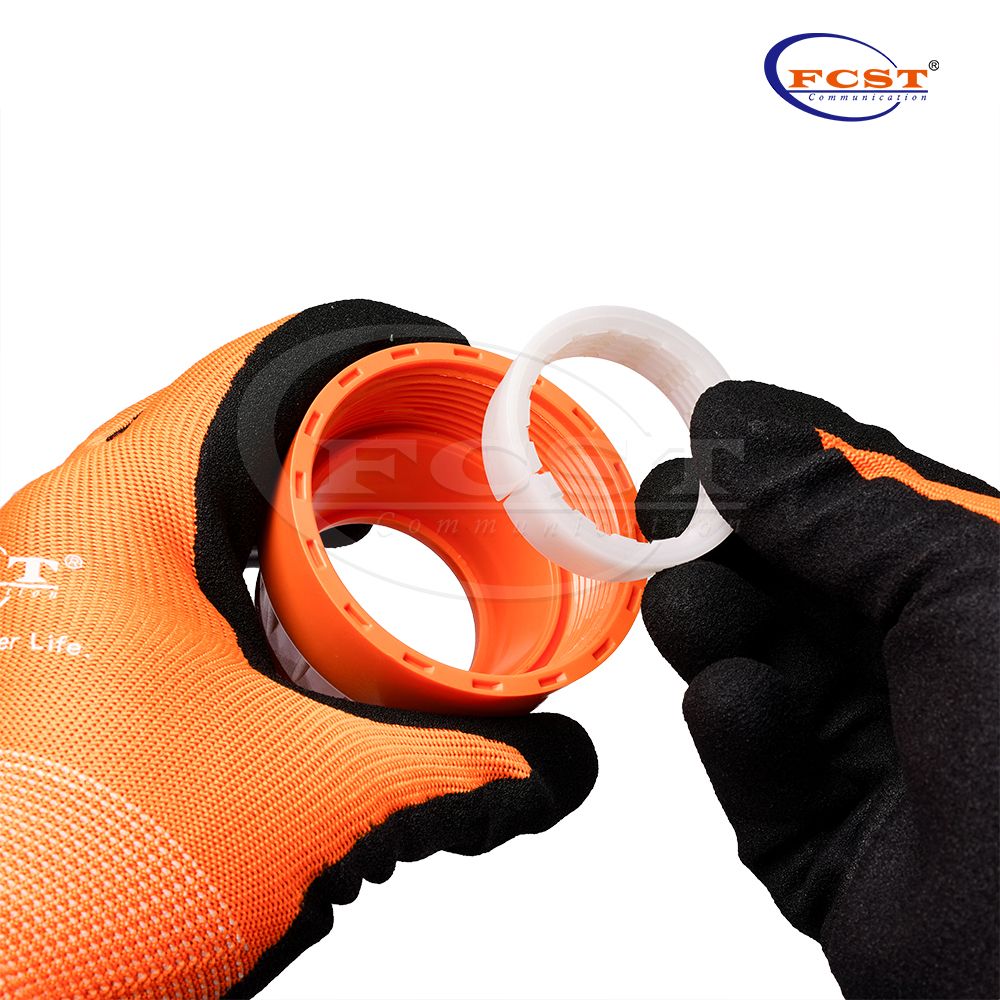

تعمل حلقة القفل الذاتي على تأمين اتصال القناة مع السماح بإعادة إدخال قارنة التوصيل عند الحاجة إلى الوصول.

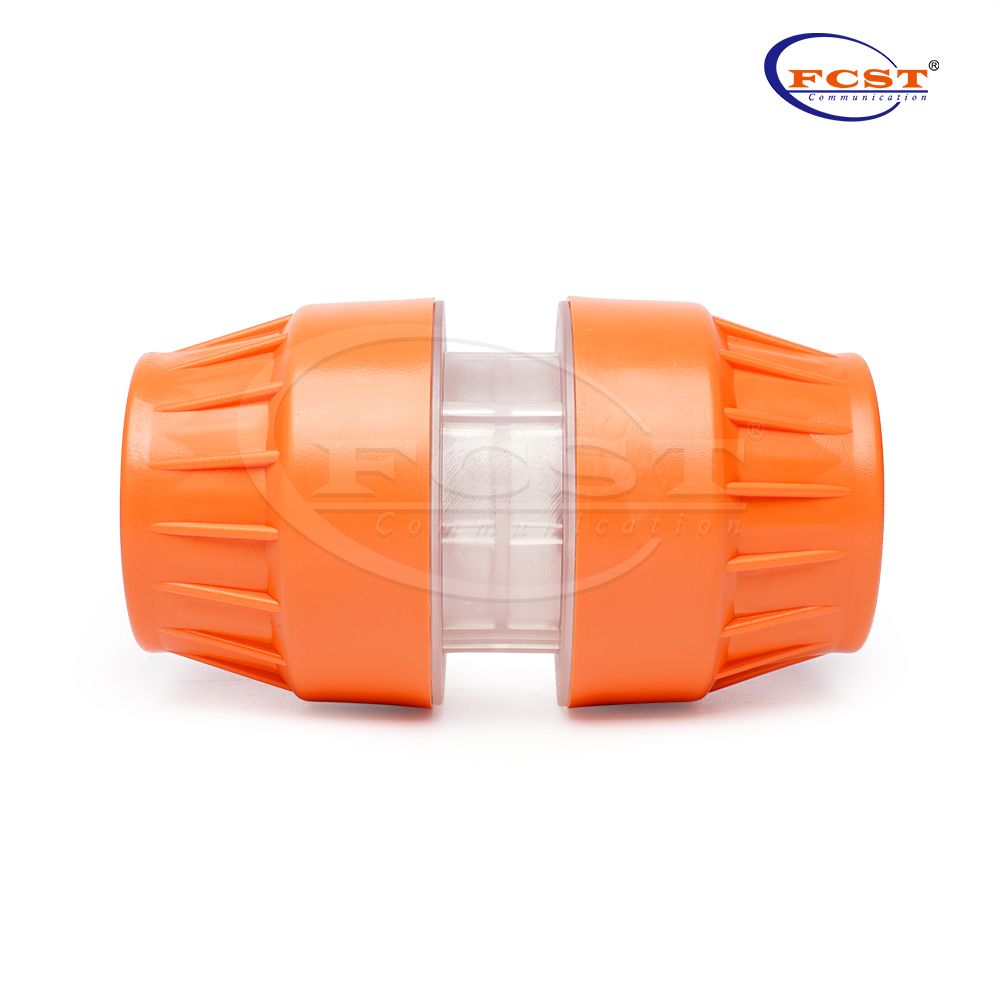

يسمح القسم الأوسط الشفاف للقائمين بالتركيب برؤية موضع القناة أثناء التجميع، مما يقلل من التخمين أثناء التثبيت.

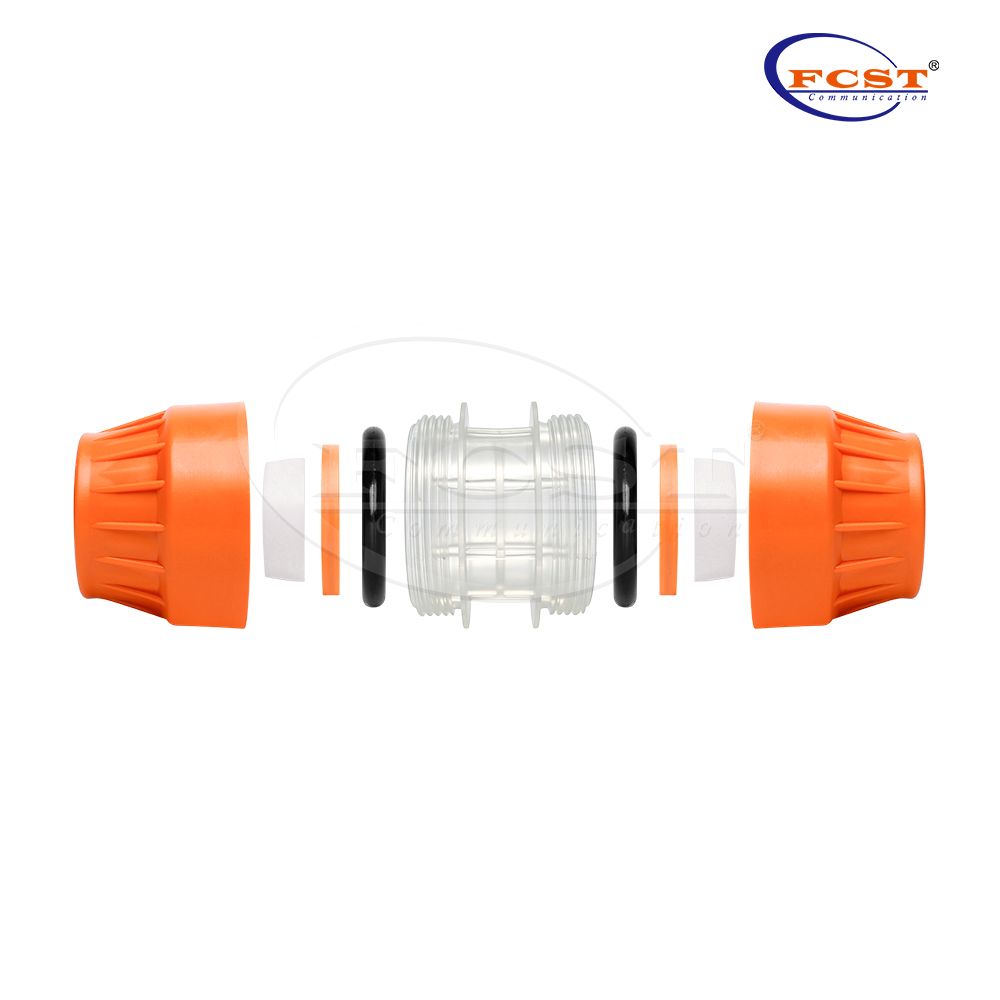

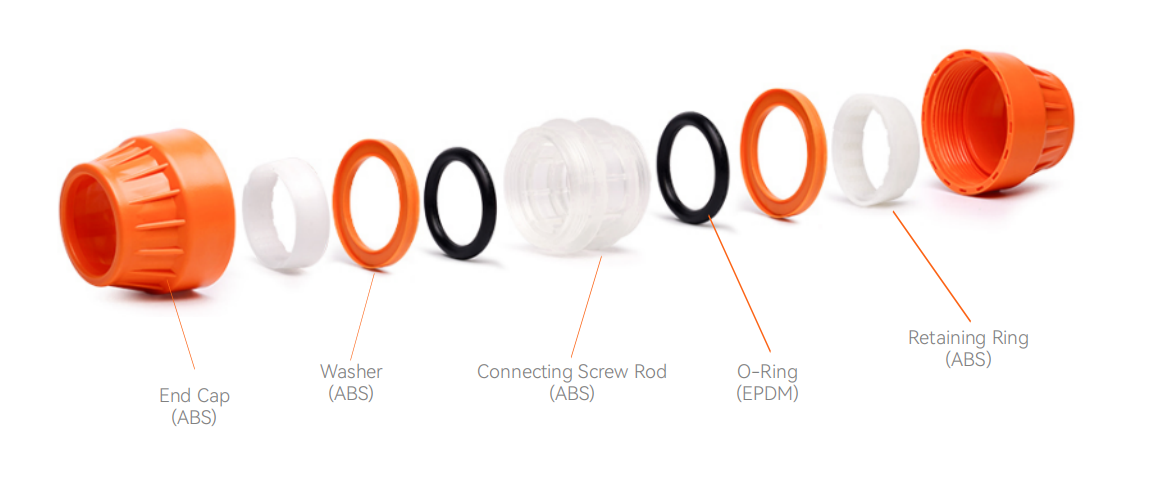

تستخدم قارنة التوصيل جسم ABS ومكونات مع حلقة EPDM O. يوفر هيكلها غير المعدني مقاومة للتآكل وخصائص عازلة للتطبيقات المدفونة أو المغطاة.
بناء | وصف |
مادة | الجسم: ABS | الختم: إبدم |
المعيار المرجعي | JT/T496-2018、UL 514B / CSA C22.2 رقم 18.3、NEMA TC 7、ASTM F2160 |
الأعلى. ضغط | 250 رطل لكل بوصة مربعة |
طلب المعلومات

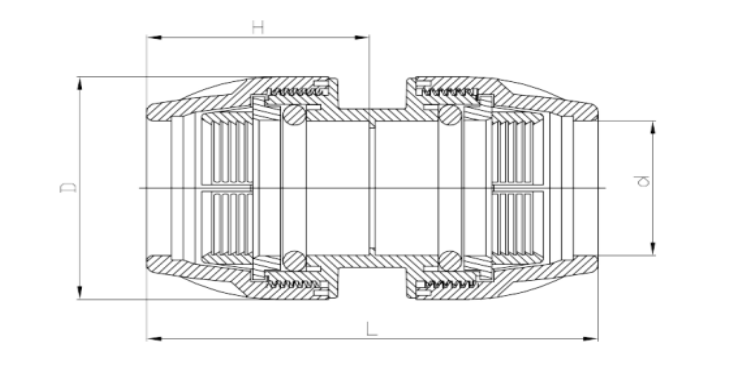

نموذج | د (مم) | نطاق العمل OD (في) | التطوير التنظيمي الاسمي | القناة التطويرية | الارتفاع (في) | الوزن (ز) |
FCST-2ERS33.4(1.00") | 57.2±0.5 | 1.305"~1.325" | 33.45 ملم (1.00 بوصة) | 33.45 ملم (1.00 بوصة) | 3.6 بوصة (91.4 ملم) | -- |
FCST-2ERS42.2(1.25 بوصة) | 72.3±0.5 | 1.650"~1.670" | 42.20 ملم (1.25 بوصة) | 42.20 ملم (1.25 بوصة) | 5.0 بوصة (127.0 ملم) | 184.0±0.1 |
FCST-ERS48.3(1.50 بوصة) | 82.5±0.5 | 1.890"~1.910" | 48.30 ملم (1.50 بوصة) | 48.30 ملم (1.50 بوصة) | 5.5 بوصة (139.7 ملم) | -- |
FCST-ERS60.3(2.00") | 102.7 ± 0.5 | 2.365"~2.385" | 60.30 ملم (2.00 بوصة) | 60.30 ملم (2.00 بوصة) | 7.0 بوصة (177.8 ملم) | -- |
سلسلة FCST-2ERS متاحة لأحجام مجاري الهواء الاسمية 1.00" و1.25" و1.50" و2.00". كل حجم له نطاق عمل OD محدد.
نعم، عندما يكون لسلسلة الأنابيب نفس القطر الخارجي الاسمي ويقع القطر الخارجي الفعلي ضمن نطاق العمل المحدد لقارنة التوصيل.
على سبيل المثال، تُظهر بيانات HDPE 1" المشار إليها SDR 11 وSDR 13.5 والجدول 40 والجدول 80 مع OD اسمي يبلغ 1.315". تحتوي قارنة التوصيل FCST-2ERS 1" المقابلة على نطاق عمل OD يبلغ 1.305"–1.325".
نعم. المنتج مخصص لكل من تطبيقات سحب الكابلات ونفث الكابلات.
لا، يسمح التصميم الملائم للدفع بإدخال القناة مباشرة في قارنة التوصيل بدون أدوات خاصة.
توفر الحلقة O EPDM المشحمة مسبقًا إحكامًا مانعًا لتسرب الماء ومحكم الغلق. اجتاز المنتج اختبار تسرب الهواء عند 250 رطل لكل بوصة مربعة.
تصف ورقة المواصفات البناء غير المعدني بأنه مناسب للتطبيقات المدفونة أو المغطاة، مع مقاومة التآكل وخصائص العزل الكهربائي.
