FCST-CR50

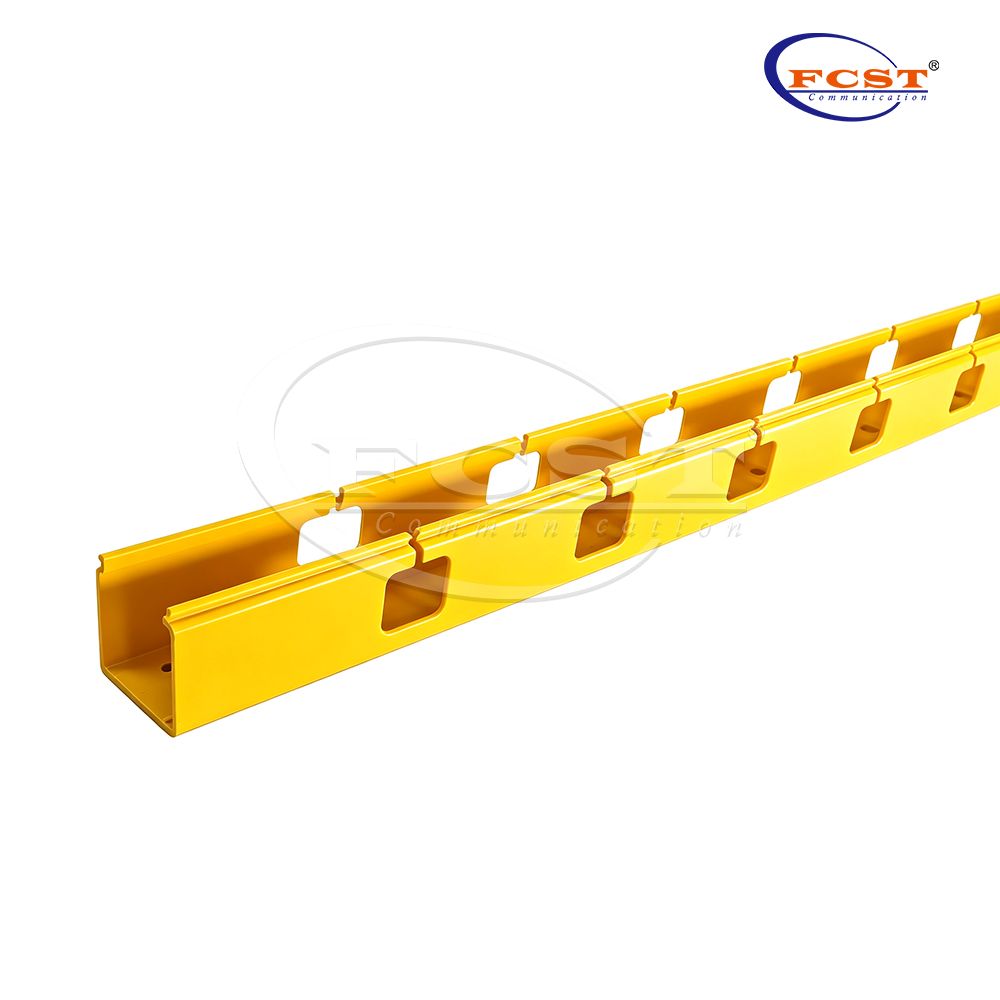

إن مضمار الألياف FCST-CR50 عبارة عن قناة كابلات ذات نمط مفتوح بعرض 50 مم وطول 2000 مم مصممة لمراكز البيانات وغرف المعدات. يقوم بتوجيه وإدارة وحماية أسلاك تصحيح الألياف الضوئية وأسلاك التوصيل المصنوعة فوق الخزانات أو بين الرفوف. يدعم النظام المعياري المسارات المستقيمة، والمرفقين، والمحملات، والصلبان، مما يجعله مناسبًا لتخطيطات توجيه الألياف المعقدة. وهي متوفرة في PVC أو PC+ABS وتلبي متطلبات مثبطات اللهب UL94-V0.
نظام مجرى السباق المعياري - متوافق مع الأقسام المستقيمة والمرفقين والمحملات والصلبان لتصميم تخطيط مرن.
مادة مقاومة للهب UL94-V0 - متوفرة في PVC أو PC+ABS لتلبية متطلبات السلامة من الحرائق في غرف المعدات.
الوصول ذو النمط المفتوح - يدعم التوجيه المنظم والإدارة ذات الطبقات لأسلاك توصيل الألياف وأسلاك التوصيل المصنوعة.
عرض 50 مم، ارتفاع 100 مم - يوفر مسارًا محددًا لكابلات الألياف عالية الكثافة فوق الخزانات وبين الرفوف.
الطول القياسي 2000 مم - يقلل عدد الوصلات ويسهل عملية التثبيت على المدى الطويل.
سعة توجيه الألياف - تم تحديد سعة التوجيه بمعدلات تعبئة 50% و75% و100%. بالنسبة للتركيب العادي، يوصى بملء بنسبة 50% إلى 75% للسماح بحركة الكابل والصيانة والتغييرات المستقبلية. يمثل الرقم 100% الحد الأقصى النظري فقط ولا يوصى به للنشر القياسي.
التصنيع ISO 9001 – يتم إنتاجه بموجب نظام إدارة الجودة ISO 9001.
بناء | وصف |
مادة | بولي كلوريد الفينيل/الكمبيوتر + ABS |
تصنيف مثبطات اللهب | V0 |
طول | 2000 ملم |
عرض | 50 ملم |
ارتفاع | 100 ملم |
وزن | 2670 جرام |
كابلات ألياف مركز البيانات فوق الخزانات
توجيه ألياف غرفة المعدات بين الرفوف
مسار مفتوح لأسلاك تصحيح الألياف وأسلاك التوصيل المصنوعة
تتطلب تخطيطات إدارة الألياف المعيارية أقسامًا مستقيمة، أو انحناءات، أو تقاطعات، أو تقاطعات

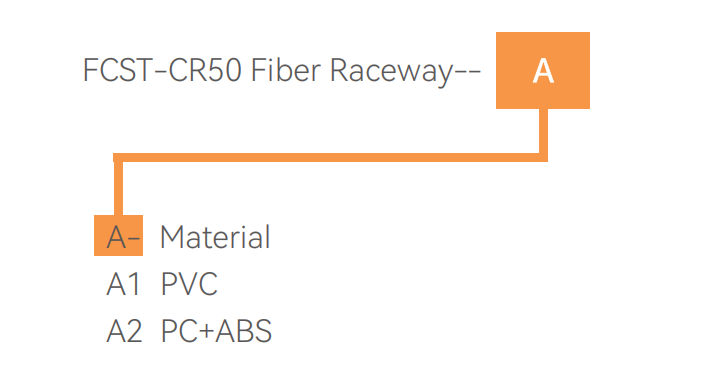

*ملاحظة: يتم تحديد النموذج المحدد بناءً على التكوينات الاختيارية. على سبيل المثال: مضمار الألياف FCST-CR50--A1.
Q1: ما هو استخدام مضمار الألياف FCST-CR50؟
ج: إنها حاملة كابلات ذات نمط مفتوح تستخدم في مراكز البيانات وغرف المعدات لتوجيه وإدارة وحماية أسلاك تصحيح الألياف الضوئية وأسلاك التوصيل المصنوعة، والتي يتم تركيبها عادةً فوق الخزانات أو بين الرفوف.
س2: ما هي خيارات المواد المتاحة؟
ج: إن مجرى السباق متوفر بمادة PVC (A1) أو PC+ABS (A2)، وكلاهما مع تصنيف مثبطات اللهب V0.
Q3: هل يدعم اتجاهات التخطيط المختلفة؟
ج: نعم. يسمح التصميم المعياري بالتجميع مع المقاطع المستقيمة والمرفقين والمحملات والصلبان لاستيعاب التخطيطات المعقدة.
س4: كم عدد الألياف التي يمكنها حملها؟
ج: يدرج جدول سعة التوجيه معدلات تعبئة تبلغ 50% و75% و100%. للتركيب العملي، يوصى بملء بنسبة 50%-75%. عند تعبئة 50%، يدعم المجرى ألياف 395 × 2 مم أو ألياف 175 × 3 مم. عند تعبئة 75%، فإنه يدعم ألياف 593 × 2 مم أو ألياف 262 × 3 مم. يعتبر رقم التعبئة بنسبة 100% هو الحد الأقصى النظري ولا يوصى به للاستخدام العادي.
س5: هل الغطاء متضمن؟
ج: تشير المواصفات إلى أن مضمار السباق غالبًا ما يكون مزودًا بأغطية مفصلية، ولكنها لا تؤكد ما إذا كان الغطاء متضمنًا بشكل قياسي أم لا. يرجى التأكيد مع FCST قبل الطلب. يحتاج إلى التحقق
س6: ما هو الطول القياسي؟
ج: الطول القياسي هو 2000 مم لكل قسم.
