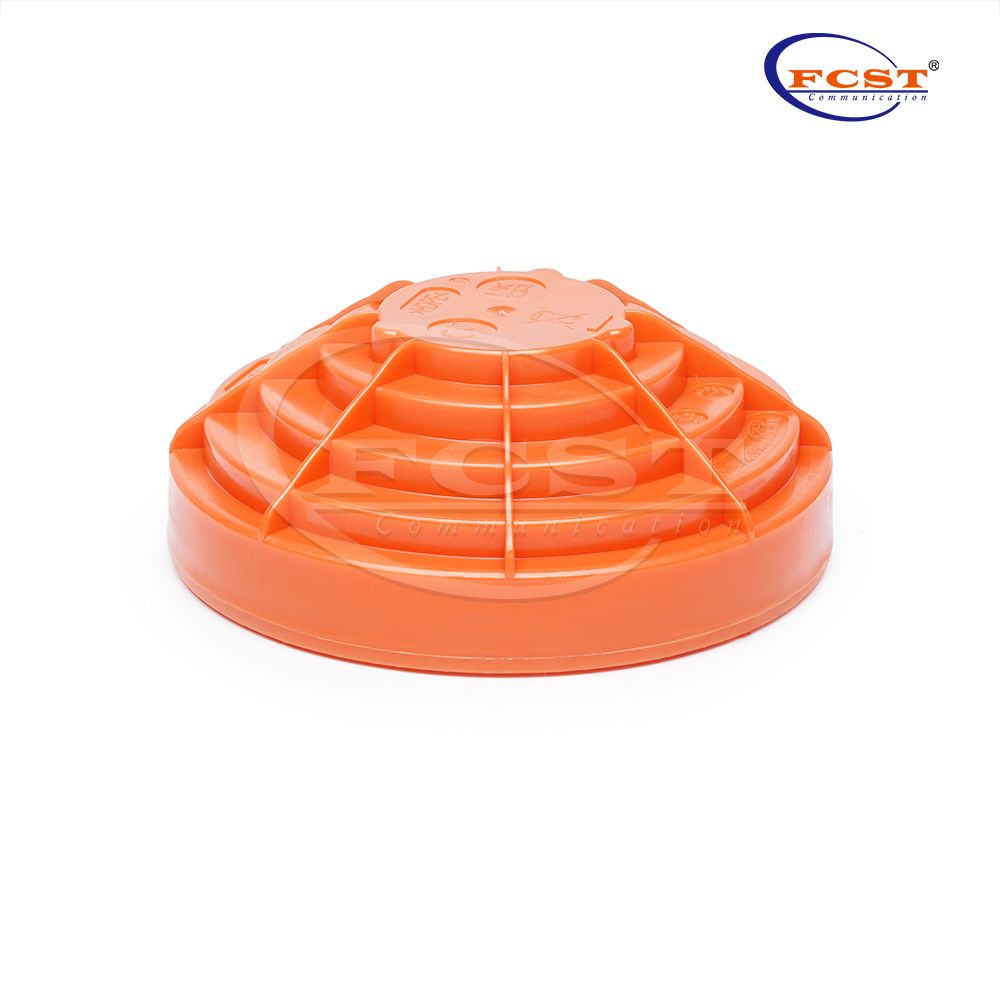

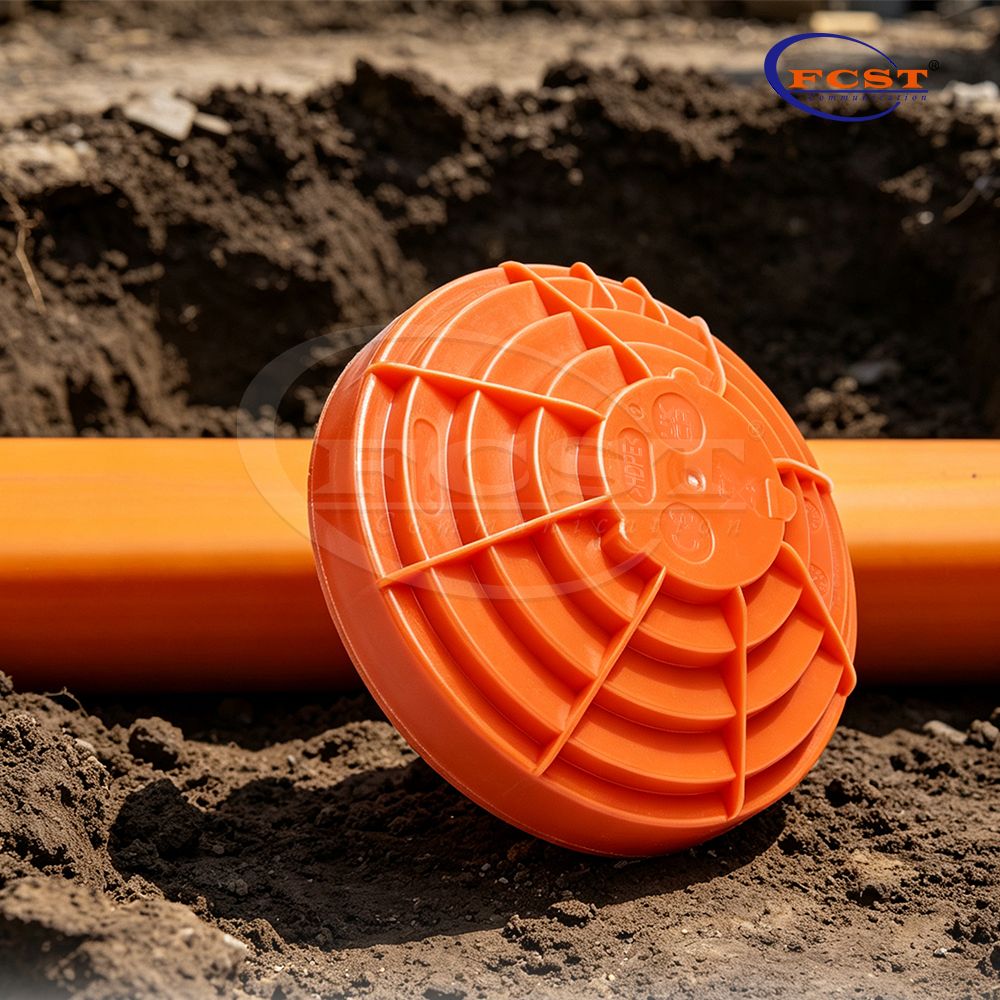

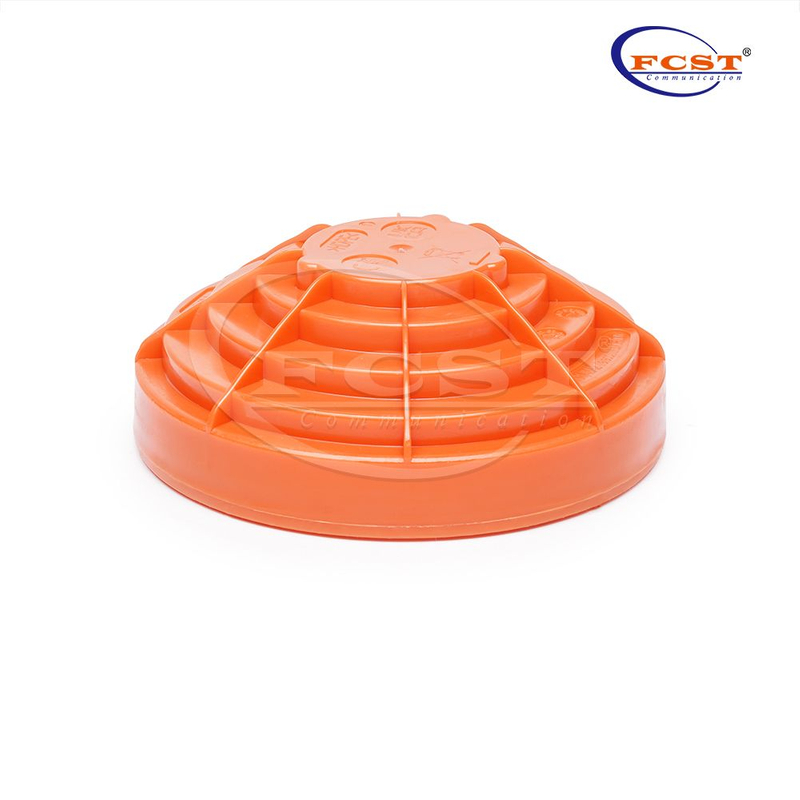

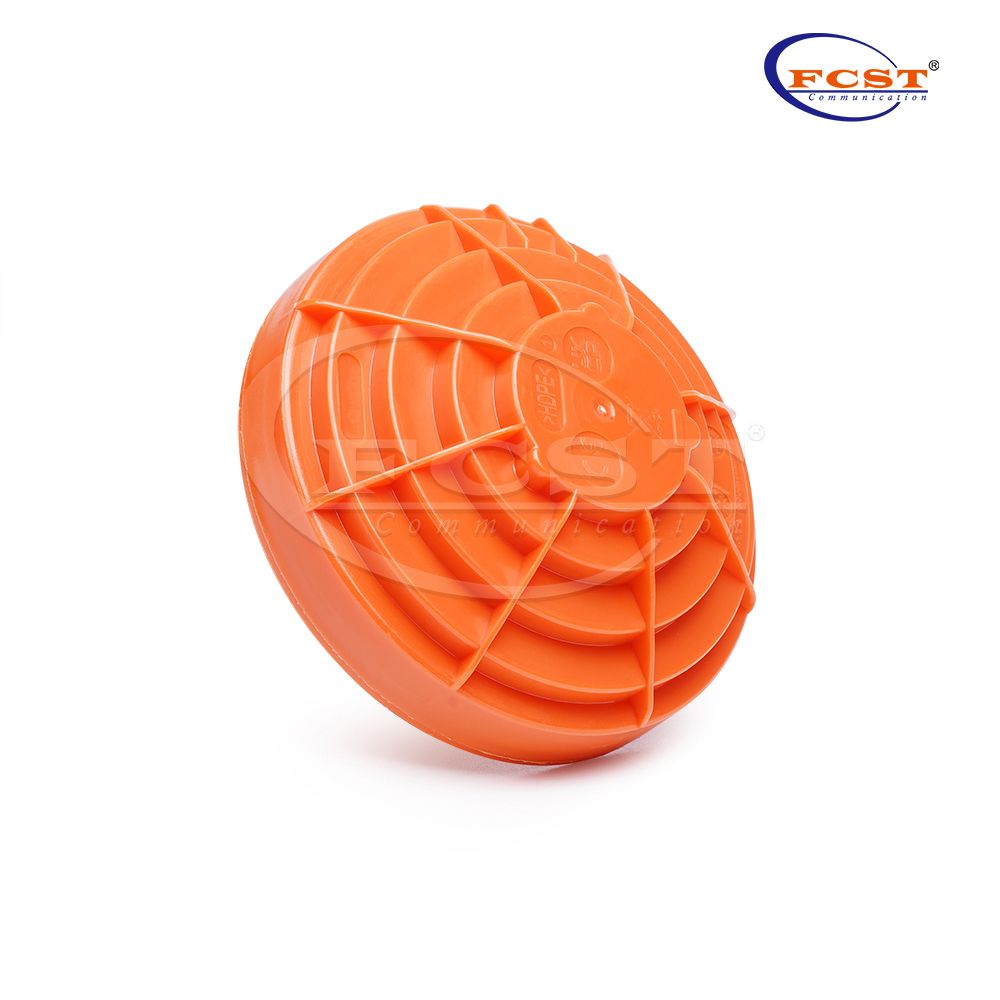

يعد جهاز تحديد القرص FCST -PUEM5 بمثابة حل تعريف سلبي تحت الأرض مصمم لتحديد موقع أصول المرافق المدفونة بدقة بعد الردم أو ترميم السطح. لقد تم تطويره خصيصًا للتطبيقات المثبتة على سطح متساطح ويمكن تثبيته بشكل آمن تحت الأغطية غير المعدنية أو أغطية فتحات اليد وفتحات التفتيش والمرفقات على مستوى الدرجة.
باستخدام تقنية العلامات السلبية، يعمل FCST-PUEM5 مع محددات العلامات الإلكترونية المتوافقة لتوفير تحديد سريع ودقيق للأصول تحت الأرض. ومع نطاق كشف يصل إلى 1.5 متر وعمر خدمة يصل إلى 50 عامًا، فهو يساعد مشغلي الاتصالات ومقاولي المرافق ومالكي البنية التحتية على تحسين كفاءة الصيانة وتقليل الحفر غير الضروري أثناء ترقيات الشبكة أو إصلاحاتها.
تم تصنيع علامة القرص باستخدام غلاف HDPE متين، وتوفر مقاومة موثوقة للتآكل الكيميائي وتعمل في البيئات الخارجية تحت الأرض من -15 درجة مئوية إلى +60 درجة مئوية، مما يجعلها مناسبة لتطبيقات الاتصالات والمياه والغاز والكهرباء وغيرها من تطبيقات المرافق.
بناء | وصف |
نوع المنتج | نسخة ex.id |

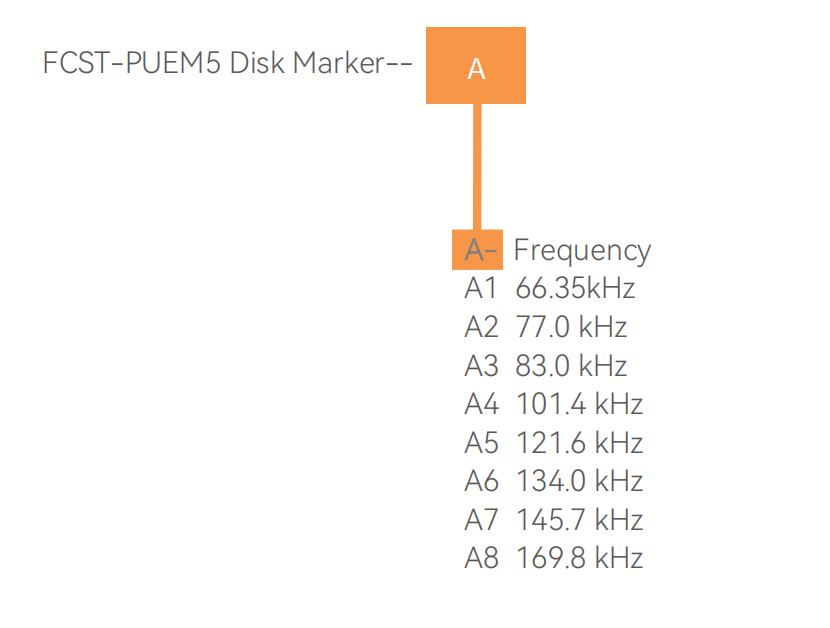

تكرار | 66.35 كيلو هرتز / 77.0 كيلو هرتز / 83 كيلو هرتز / 101.4 كيلو هرتز / 121.6 كيلو هرتز / 134 كيلو هرتز / 145.7 كيلو هرتز / 169.8 كيلو هرتز |
عمق تحديد الهوية | 1.5m |
أقصى عمق يمكن اكتشافه | 1.5 م (نسخة ex.id) |
خدمة الحياة | 50 سنة |
قطر | Φ95.6mm 丨3.764in |
ارتفاع | 36.2 ملم × 1.425 بوصة |
مادة | HDPE |
وزن | 76.7 جرام |
مستوى الحماية | IP68 |
درجة حرارة التخزين | -40 درجة مئوية إلى +75 درجة مئوية |
درجة حرارة التشغيل | -15 درجة مئوية إلى +60 درجة مئوية |
تصنيف مثبطات اللهب | V0 |
توافق الكاشف | يمكن قراءة FCST-UML9000 أو أجهزة الكشف الأخرى بنفس التردد (على سبيل المثال: سلسلة 3M Dynatel) |
معلومات التغليف. | 150 قطعة/cnt 16 كجم 0.068cbm (527*383*337 مللي متر) 12cnt/البليت 210 كجم 1.132cbm (1180*800*1200 مللي متر) |
1. تصميم التركيب المتساطح لتحديد هوية المنشأة تحت الأرض
مصمم للتركيب أسفل فتحات اليد غير المعدنية، وفتحات التفتيش، وأغطية العلبة على مستوى الصف. يتيح هيكل التركيب المدمج سهولة التكامل دون شغل مساحة خزانة داخلية قيمة. فهو يساعد فرق الصيانة على تحديد موقع المنشآت المدفونة بسرعة بعد الردم.
2. هيكل HDPE مع مقاومة ممتازة للتآكل
تم تصنيعه باستخدام مادة HDPE المتينة، فإن علامة القرص توفر مقاومة موثوقة ضد التآكل الكيميائي في البيئات تحت الأرض. يساعد الغلاف القوي في الحفاظ على الأداء طويل الأمد في ظروف التثبيت الصعبة.
3. تقنية العلامة السلبية الخالية من RFID للتشغيل طويل الأمد
مدعومًا بتقنية العلامة الكهرومغناطيسية السلبية، لا تتطلب علامة القرص استبدال البطارية أو مصدر طاقة نشط. مع عمر خدمة يصل إلى 50 عامًا، فإنه يوفر حلاً لا يحتاج إلى صيانة لتحديد الأصول تحت الأرض.
4. أداء موثوق به في ظروف درجات الحرارة القصوى
تم تصميم العلامة خصيصًا للبيئات الخارجية القاسية، وتعمل بشكل موثوق في درجات حرارة التربة التي تتراوح من -15 درجة مئوية إلى +60 درجة مئوية . ويدعم أداءه المستقر النشر على المدى الطويل عبر شبكات الاتصالات والمياه والغاز والكهرباء والمرافق العامة.
5. اكتشاف دقيق للموقع تحت الأرض،
متوافق مع محددات المواقع الاحترافية، يتيح جهاز تحديد المواقع FCST-PUEM5 تحديدًا دقيقًا للمنشآت الموجودة تحت الأرض مع نطاق كشف يصل إلى 1.5 متر ، مما يحسن كفاءة الصيانة ويقلل مخاطر الحفر.
س1: ما هو التطبيق الرئيسي لعلامة القرص FCST-PUEM5؟
ج: تم تصميم علامة القرص FCST-PUEM5 خصيصًا لتحديد وتحديد موقع المنشآت الموجودة تحت الأرض والمثبتة على سطح الأرض. يتم تثبيته على الجانب السفلي من الأغطية أو الأغطية غير المعدنية لفتحات التفتيش، وغرف التفتيش، ومرفقات مستوى الصف. فهو يساعد الفنيين الميدانيين على تحديد المرافق المخفية بعد الردم أو الرصف أو تنسيق الحدائق.
س2: هل يمكن دفن علامة القرص FCST-PUEM5 مباشرة في التربة؟
ج: لا، تم تصميم علامات القرص بشكل صارم للتثبيت أسفل الأغطية غير المعدنية أو الأغطية المثبتة بشكل متساطح. وهي غير مخصصة للدفن المباشر في التربة الخام أو الردم. بالنسبة لتطبيقات الدفن المباشر، علامات كاملة الحجم أو علامات متوسطة المدى أو يجب استخدام كرات علامات بدلاً من ذلك.
س3: ما هو أقصى عمق للكشف عن FCST-PUEM5؟
ج: يوفر FCST-PUEM5 عمقًا دقيقًا للموقع وأقصى نطاق كشف يصل إلى 1.5 متر (5 أقدام) عند تحديد موقعه باستخدام محدد موقع محدد إلكتروني متوافق.
س4: هل FCST-PUEM5 متوافق مع محددات المواقع 3M Dynatel™؟

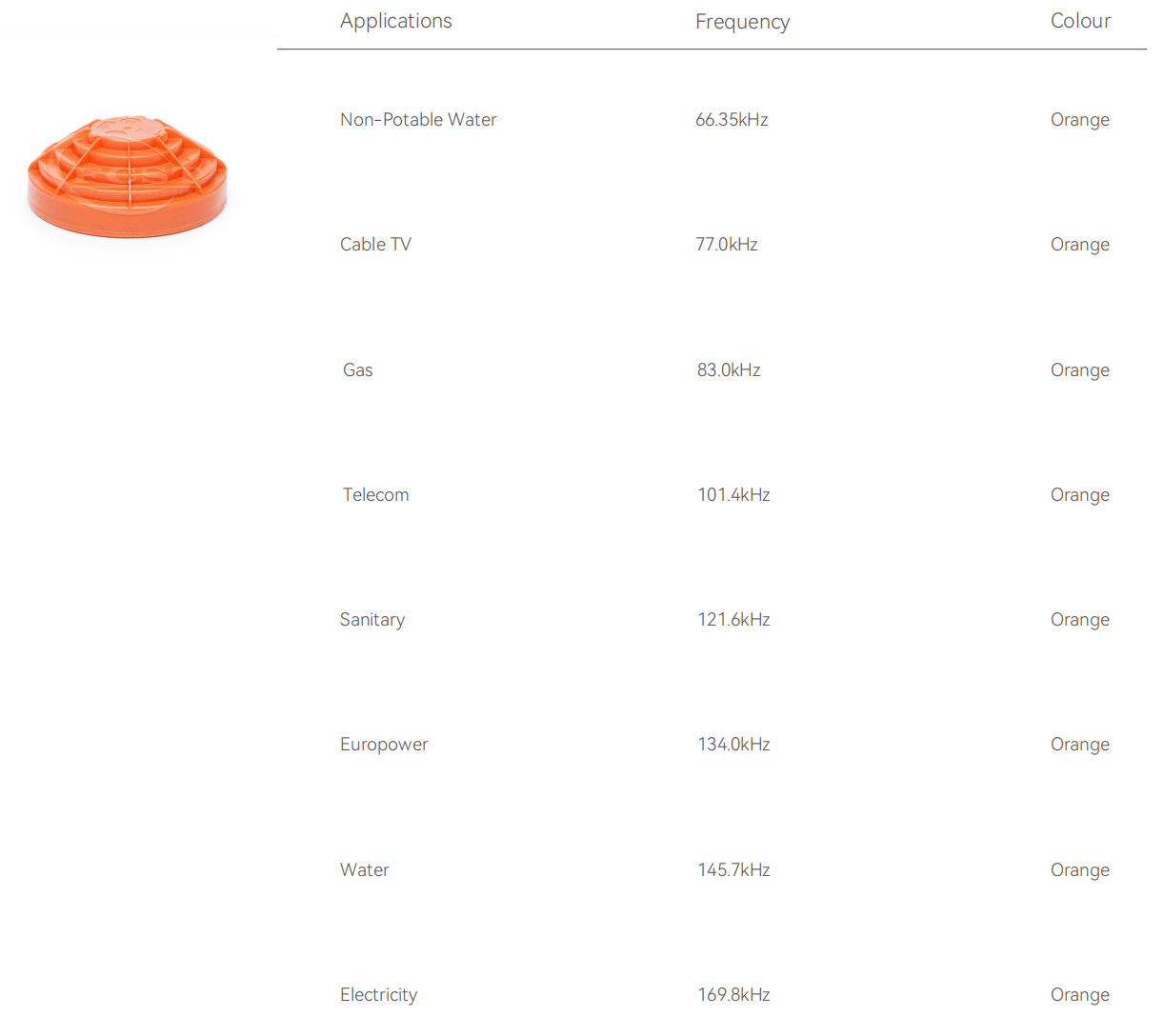

ج: نعم. يعمل FCST-PUEM5 على ترددات الترددات اللاسلكية المتوافقة مع معايير الصناعة (مثل 101.4 كيلو هرتز للاتصالات أو 169.8 كيلو هرتز للطاقة). وهو متوافق تمامًا مع محددات المواقع FCST-UML9000، ومحددات المواقع من سلسلة 3M Dynatel™، وأجهزة الكشف القياسية الأخرى التي تتوافق مع نفس تردد التشغيل.
س5: هل تتطلب علامة القرص بطاريات أو طاقة داخلية؟
ج: لا. يستخدم FCST-PUEM5 تقنية الرنين الكهرومغناطيسي السلبي. لا يحتوي على بطاريات داخلية، أو مكونات إلكترونية نشطة، أو مصادر طاقة كيميائية، ولا يتطلب أي صيانة للطاقة طوال دورة حياته التشغيلية.
س6: ما هو عمر الخدمة المتوقع ومتانة علامة القرص؟
ج: يتم وضع العلامة في مادة البولي إيثيلين عالي الكثافة المقاومة للمواد الكيميائية (HDPE) مع تصنيف IP68 المقاوم للماء وتصنيف مثبطات اللهب UL94-V0 . يتمتع بعمر خدمة تصميمي يصل إلى 50 عامًا ويمكنه تحمل البيئات الجوفية القاسية ودرجات الحرارة المحيطة التي تتراوح من -15 درجة مئوية إلى +60 درجة مئوية.
