FCST-CR120
FCST
FCST-CR120
100

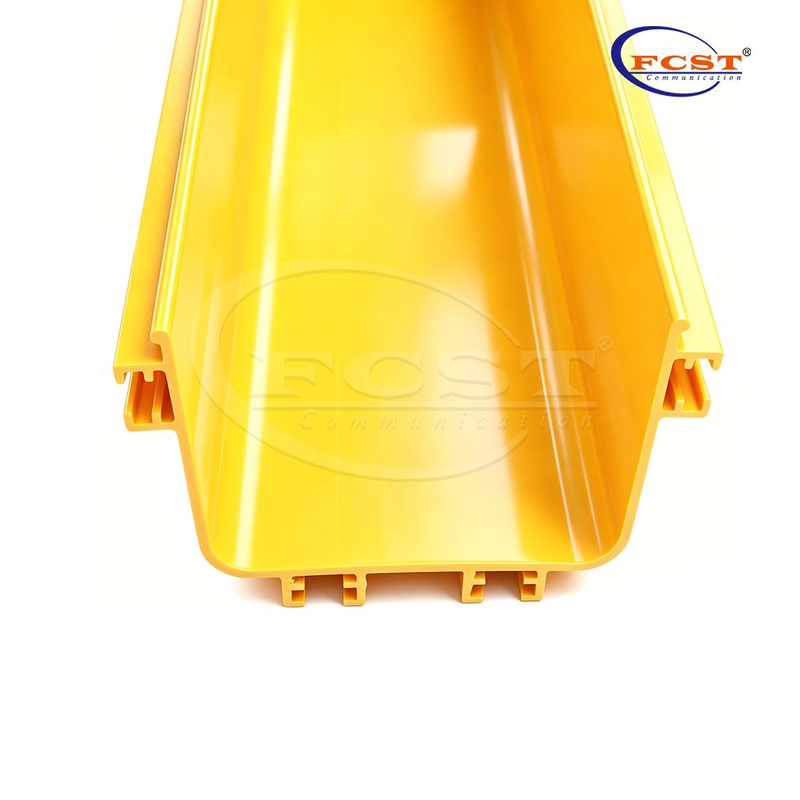

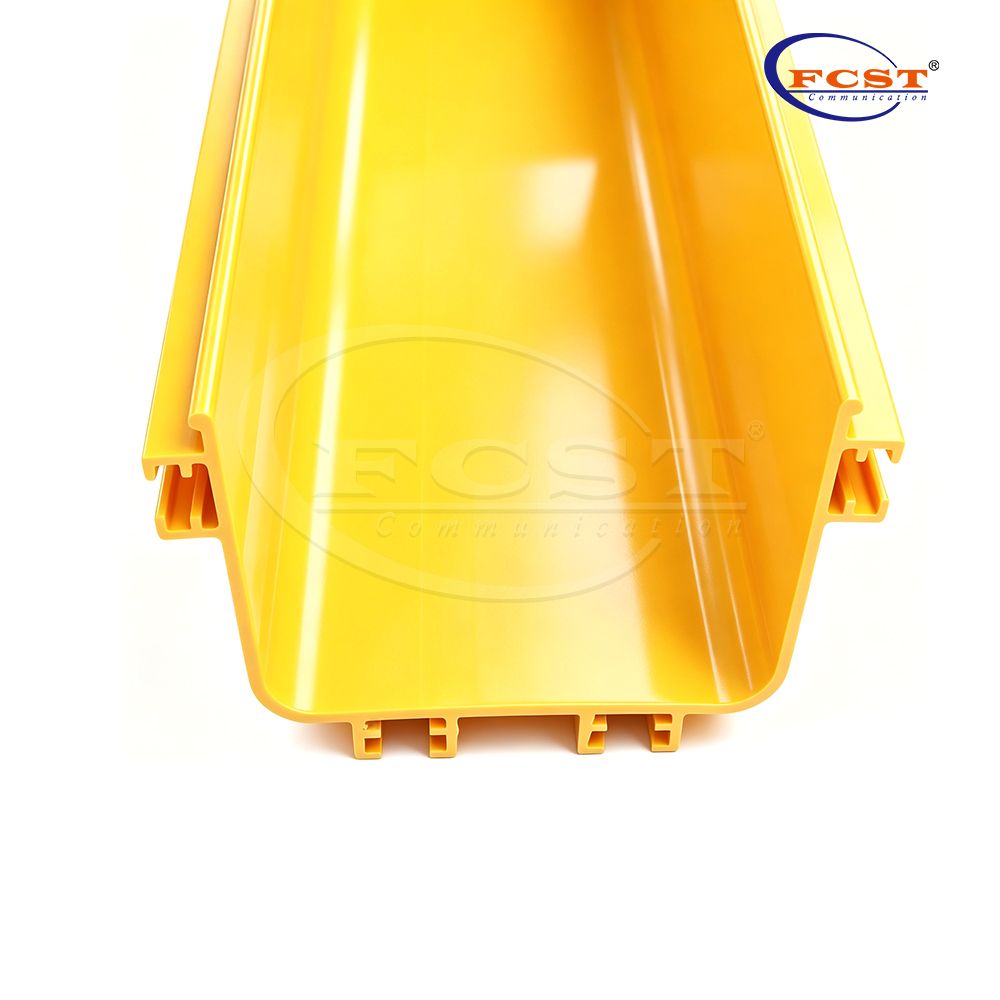

إن مضمار الألياف FCST-CR120 عبارة عن قناة كابلات ذات نمط مفتوح بعرض 120 مم وطول 2000 مم مصممة لمراكز البيانات وغرف المعدات. يقوم بتوجيه وإدارة وحماية أسلاك تصحيح الألياف الضوئية وأسلاك التوصيل المصنوعة فوق الخزانات أو بين الرفوف. يدعم النظام المعياري الأقسام المستقيمة والمرفقين والمحملات والصلبان لتخطيطات توجيه الألياف المعقدة. وهي متوفرة في PVC أو PC+ABS، بسمك 2.5 مم أو 3.0 مم، وتلبي متطلبات مثبطات اللهب UL94-V0.
عرض 120 مم لكثافة كابل أعلى - مقطع عرضي داخلي أكبر من أنظمة المجاري المائية مقاس 50 مم، مناسب لتوجيه الألياف عالية الكثافة.

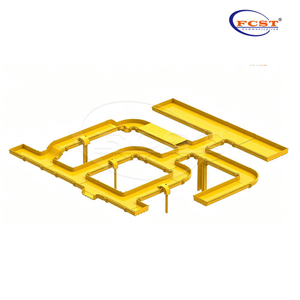

نظام مجرى السباق المعياري - متوافق مع الأقسام المستقيمة والمرفقين والمحملات والصلبان لتصميم تخطيط مرن.
مادة مقاومة للهب UL94-V0 - متوفرة في PVC أو PC+ABS لتلبية متطلبات السلامة من الحرائق في غرف المعدات.
خياران للسمك - حدد سمك الجدار 2.5 مم أو 3.0 مم بناءً على متطلبات التحميل والتركيب.
الوصول ذو النمط المفتوح - يدعم التوجيه المنظم والإدارة ذات الطبقات لأسلاك توصيل الألياف وأسلاك التوصيل المصنوعة.
الطول القياسي 2000 مم - يقلل عدد الوصلات ويسهل عملية التثبيت على المدى الطويل.
التصنيع ISO 9001 – يتم إنتاجه بموجب نظام إدارة الجودة ISO 9001.
بناء | وصف |
مادة | بولي كلوريد الفينيل/الكمبيوتر + ABS |
تصنيف مثبطات اللهب | V0 |
طول | 2000 ملم |
عرض | 120 ملم |
ارتفاع | 100 ملم |
سماكة | 2.5/3 ملم |
كابلات ألياف مركز البيانات فوق الخزانات
توجيه ألياف غرفة المعدات بين الرفوف
سلك تصحيح من الألياف عالي الكثافة وإدارة الضفيرة
تتطلب تخطيطات توجيه الألياف المعيارية أقسامًا مستقيمة، أو انحناءات، أو تقاطعات، أو تقاطعات

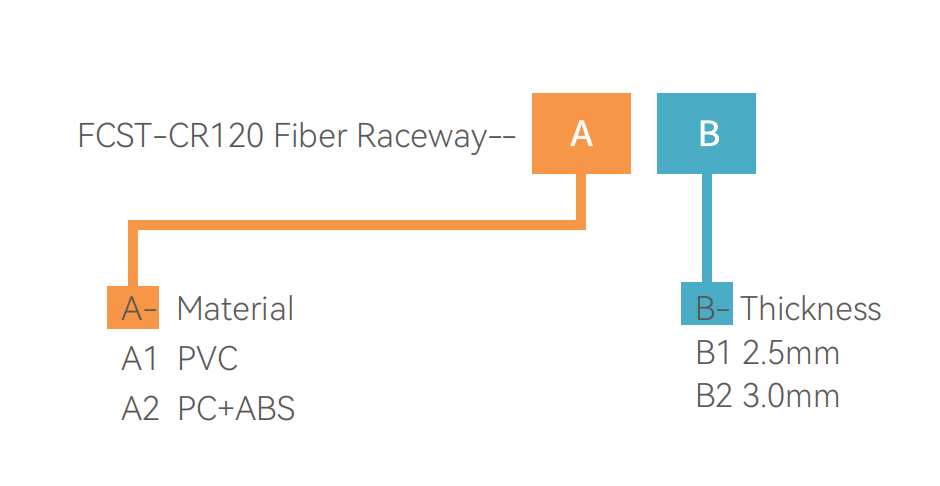

*ملاحظة: يتم تحديد النموذج المحدد بناءً على التكوينات الاختيارية. على سبيل المثال: مضمار الألياف FCST-CR100--A1-B1.
Q1: ما هو استخدام مضمار الألياف FCST-CR120؟
ج: إنها حاملة كابلات ذات نمط مفتوح تستخدم في مراكز البيانات وغرف المعدات لتوجيه وإدارة وحماية أسلاك تصحيح الألياف الضوئية وأسلاك التوصيل المصنوعة، والتي يتم تركيبها عادةً فوق الخزانات أو بين الرفوف.
س 2: ما هي خيارات المواد والسمك المتاحة؟
ج: المجرى متوفر بـ PVC (A1) أو PC+ABS (A2)، وبسمك 2.5 مم (B1) أو 3.0 مم (B2).
س 3: كيف يمكن مقارنة عرض 120 مم بأنظمة المجاري المائية مقاس 50 مم؟
ج: يوفر العرض 120 مم مقطعًا عرضيًا داخليًا أكبر لزيادة كثافة كابلات الألياف. يسرد جدول سعة التوجيه ما يصل إلى 955 × 2 مم من الألياف بنسبة تعبئة 50% وألياف 1433 × 2 مم بنسبة تعبئة 75%.
س 4: هل يدعم اتجاهات التخطيط المختلفة؟
ج: نعم. يسمح التصميم المعياري بالتجميع مع المقاطع المستقيمة والمرفقين والمحملات والصلبان لاستيعاب التخطيطات المعقدة.
س5: ما هو معدل التعبئة الموصى به؟
ج: للتركيب العملي، يوصى بالتعبئة بنسبة 50% إلى 75%. يعتبر رقم التعبئة بنسبة 100% هو الحد الأقصى النظري ولا يوصى به للاستخدام العادي.
