L-ERPG
FCST
300
نظرة عامة على المنتج

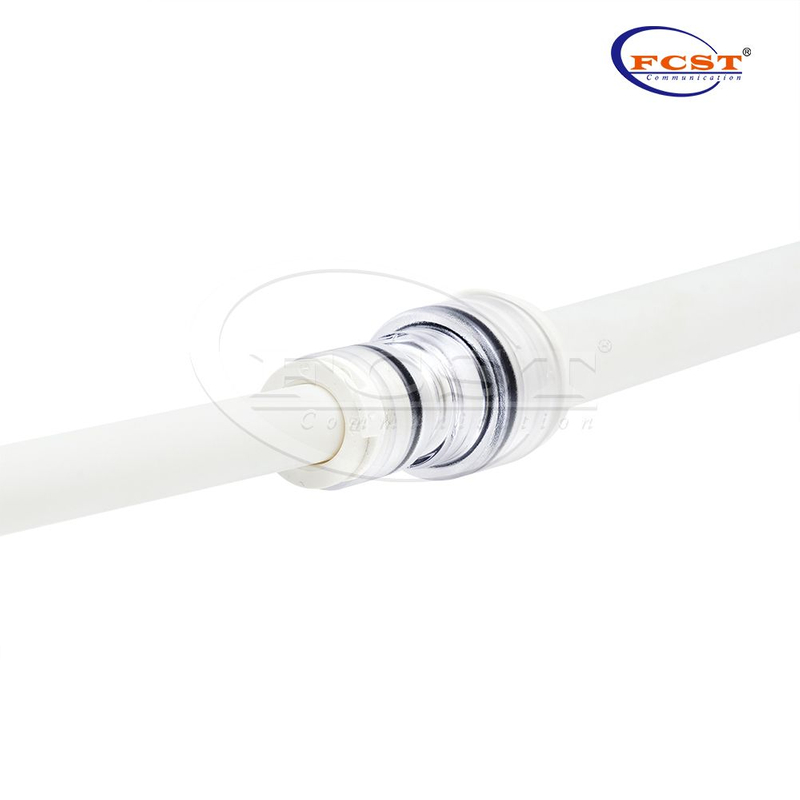

تقوم هذه الموصلات بإجراء اتصالات بين القنوات الصغيرة بسرعة وسهولة في التطبيقات المدمجة، دون الحاجة إلى أدوات. يوفر التصميم الشفاف تحكمًا أكبر عند توصيل القنوات الصغيرة ويتيح التأكيد البصري على وجود الكابل.
مزايا P roduct
للمنتجات 5-14 الدقيقة مم.

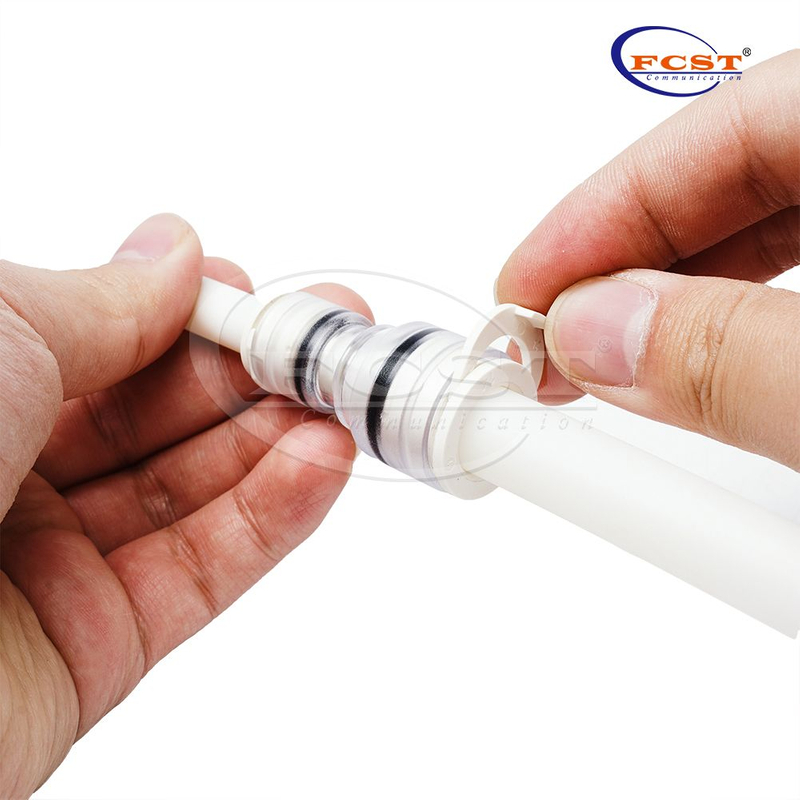

Easy 'push-in ' التثبيت.

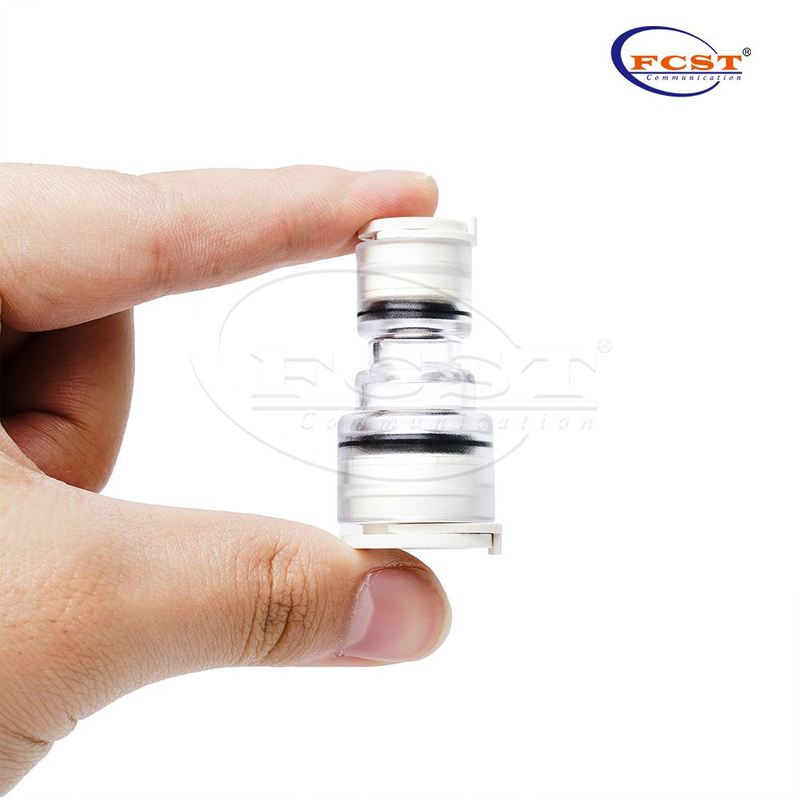

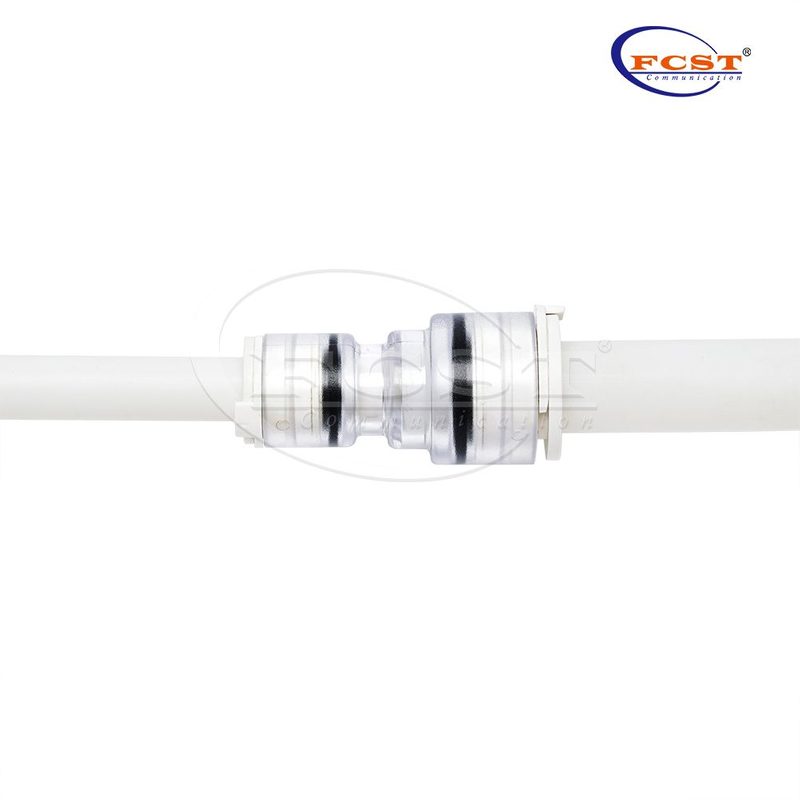

جسم شفاف واضح شفاف.
95 ٪ من المواد مصنوعة من المعدن.
تم اختباره وفقًا لـ EN 50411-2-8: 2009.
حلقات قفل لمنع الإزالة العرضية للموصل.
تم اختباره وفقًا لمعيار UL94 V-0: مقاومة اللهب للتطبيقات داخل المبنى.
مصنوعة من مواد صديقة للبيئة، وقد اجتازت شهادات ROHS وREACH.
مواصفات المنتج
بناء | وصف |
موصل أنبوب T o C | منتج مصغر LSZH (داخلي) |
سائل | الهواء مع نظام النفخ |
ضغط العمل | 20 بار |
الأعلى. ضغط | 28 بار |
userful l ife | 25 سنة |
اختبار المياه I ngress T | 0.5 بار خلال 168 ساعة |
درجة حرارة التثبيت | -15درجة مئوية إلى +45 درجة مئوية |
درجة حرارة التشغيل | -15درجة مئوية إلى +45 درجة مئوية |
درجة حرارة النقل والتخزين | -15درجة مئوية إلى +45 درجة مئوية |
قوة الإدراج | ≥ 50 ن |
مقاومة التأثير | 1.5جول |
وفقا للمعايير | UL94 V-0 ,سي إي إن 50411-2-8، إن 50411-2-5 |
الوثائق ذات الصلة | EN61300، EN61753-1، EN60068-2-10، EN60794-1-2:2003 |
الوثائق ذات الصلة | آيزو 3601، آيزو 4397:1993(2000)، |
طلب i nformation

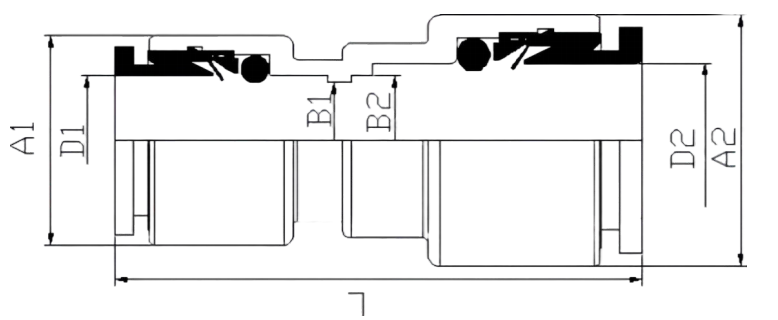

نموذج | D1 | D2 | A1 | A2 | ب1 | ب2 | L | الوزن (ز) |
L- تخطيط موارد المؤسسات 7/4-5/3.5 | 5 | 7 | 15.2±0.2 | 15.2±0.2 | 3.5±0.12 | 4.0±0.12 | 41.2±0.5 | 5.6± 5% |
ل- تخطيط موارد المؤسسات 8-6/5 | 8 | 6 | 13.5±0.2 | 15.2±0.2 | 5.0±0.12 | 5.0±0.12 | 35. 0±0.5 | 4.5± 5% |
ل- تخطيط موارد المؤسسات 10-7/5 | 7 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.0±0.12 | 38.0±0.5 | 5.5± 5% |
ل- تخطيط موارد المؤسسات 10/5.5-8/5 | 8 | 10 | 15.2±0.2 | 17.5±0.2 | 5.0±0.12 | 5.5±0.12 | 38.0±0.5 | 5.4± 5% |
إل- إي آر بي جي 12/8-8/5.5 | 8 | 12 | 15.2±0.2 | 21.5±0.2 | 5.5±0.12 | 8.0±0.12 | 45.0±0.5 | 8.5± 5% |
ل- تخطيط موارد المؤسسات 12-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 8.0±0.12 | 44.4±0.5 | 8.8± 5% |
ل- تخطيط موارد المؤسسات 12/10-10/8 | 10 | 12 | 17.5±0.2 | 21.5±0.2 | 8.0±0.12 | 10.0±0.12 | 44.4±0.5 | 8.8± 5% |
ل- تخطيط موارد المؤسسات 14/10-10/8 | 10 | 14 | 17.5±0.2 | 23.5±0.2 | 8.0±0.12 | 10.0±0.12 | 48.5±0.5 | 10.1± 5% |
ل- تخطيط موارد المؤسسات 14/10-12/10 | 12 | 14 | 21.5±0.2 | 23.5±0.2 | 10.0±0.12 | 10.0±0.12 | 48.5±0.5 | 12.1± 5% |
* ملاحظة: يمكن الاتصال بمتطلبات الحجم الأخرى لرسو السفن.

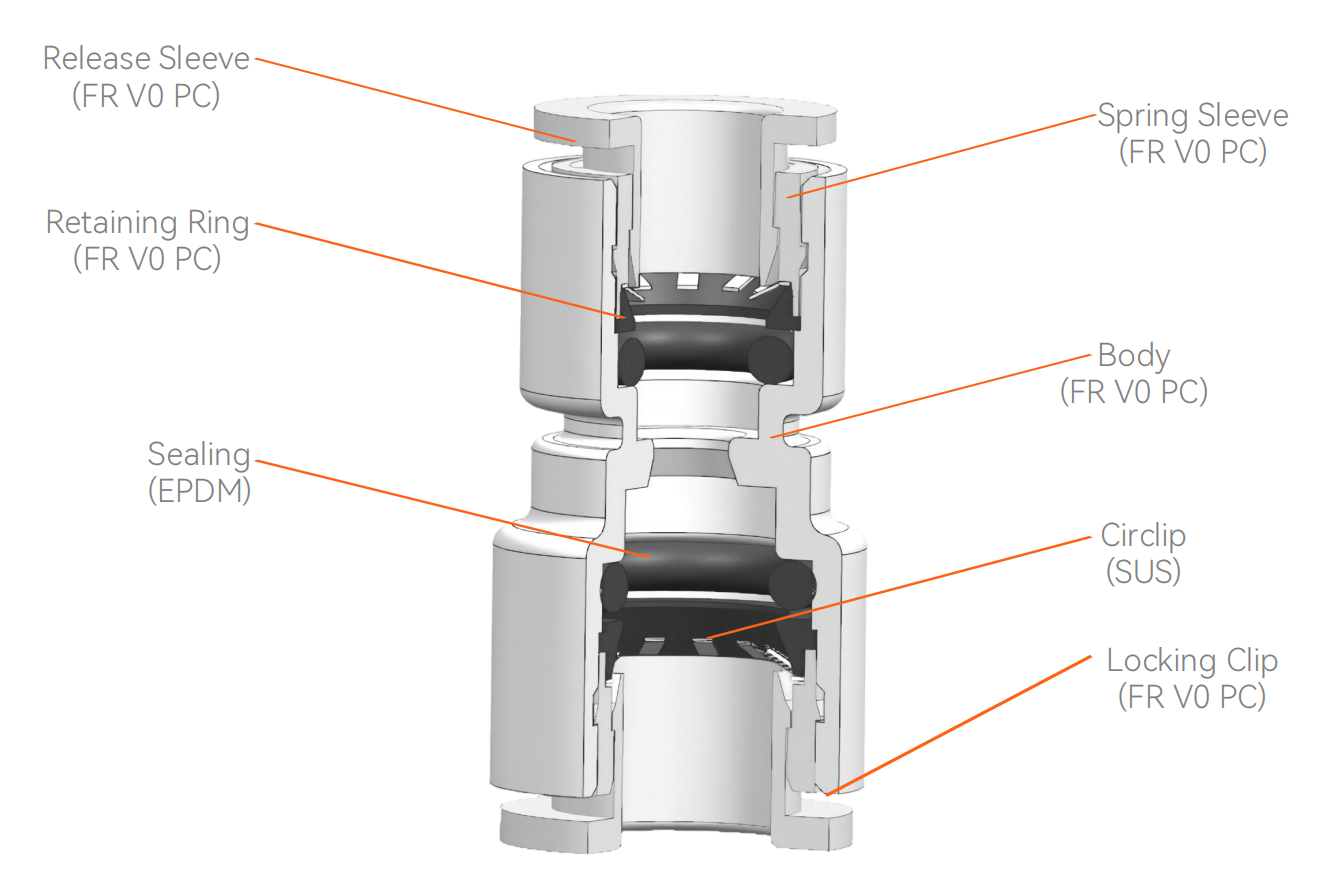

المنتج M Aterial

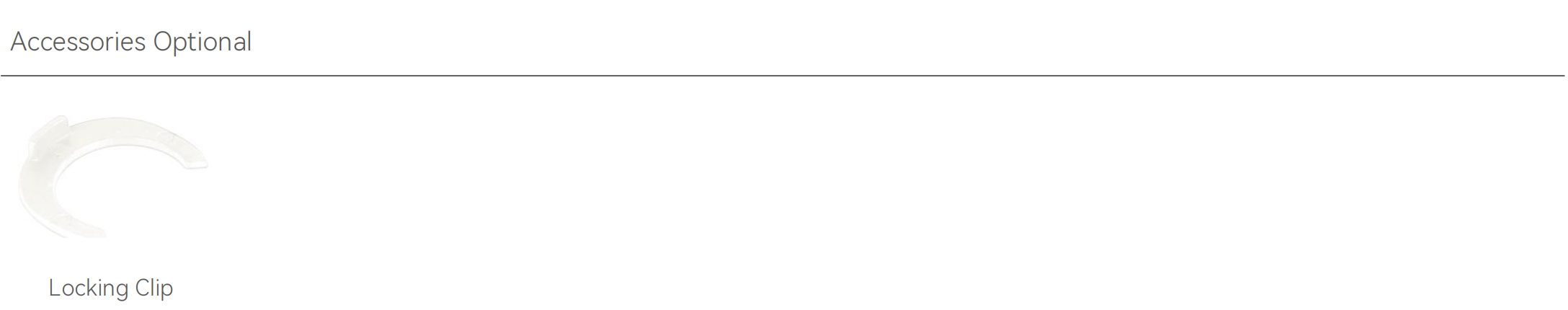

الملحقات اختيارية
معلومات التعبئة
تخصيص المنتج
